球閥
襯氟球閥大口徑
Q347F46

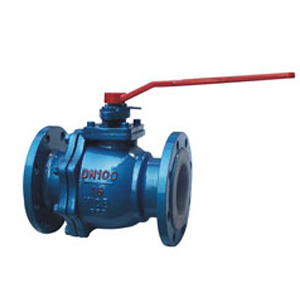

Q347F46襯氟球閥大口徑
755

上一個：不鏽鋼三通球閥下一個:氣動襯氟球閥

我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多大口徑襯氟球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

大口徑襯氟球閥介紹 Q347大口徑襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蝕性和密封性。廣泛用於化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控製中使用效果最明顯
大口徑襯氟球閥特點

1、采用FEP襯裏層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質

2、采用全通徑、浮動球結構，閥門可在整個壓力範圍內進行無泄漏關閉，更便於管路係統的通球掃線和管路維護

3、啟閉件球件與閥杆鑄（鍛）為一體，杜絕了由於壓力變化引起閥杆衝出承壓件內的可能性，從根本上保證了工程中的使用安全性

4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封麵致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏

5、兩片式、三片式結構可適應各種不同要求的管路係統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。

遵循規範	STANDARD
遵循規範	STANDARD
設計與製造	GB 12237
design	GB 12237
結構長度	JB1686（DN32_150)
Face to face	（企業標準）Q/DFL 02-99
法蘭尺寸	JB78/JB79（或按合同要求）
End flange	JB78/JB79（或按合同要求）
壓力測試	GB/T 13297
Test	GB/T 13297	基本型號-全襯裏
標誌	GB 12220	手動	Q41F3（全襯裏）	蝸輪轉動	Q341F3（全襯裏）
Symbol	GB 12220	手動	Q41F46（全襯裏）	蝸輪轉動	Q341F46（全襯裏）
供貨	GB/T 12252	氣動	Q6411F3（全襯裏）	電動	Q941F3（全襯裏）
Supply	GB/T 12252	氣動	Q641F46（全襯裏）	電動	Q941F46（全襯裏）

大口徑襯氟球閥主要零部件材料表

序號	零件名稱	灰鑄鐵	碳鋼	不鏽鋼		超低碳不鏽鋼
NO	Name	Z	C	P	R	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3M
2	球	WCB	WCB	CF8	CF8M	CF3M
3	填料閥蓋	HT250	WCB	CF8	CF8M	CF3M
4	襯裏層/閥座	PTFE（F4） PCTFE（F3） FEP（F46） PFA（可溶性聚四氟乙烯） PO（聚烯烴）
5	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9
6	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
7	手柄	WCC
8	填料	PTFE（F4）聚四氟乙烯

大口徑襯氟球閥主要連接尺寸及重量
公稱通徑		標準值							參考值
DN（min)	NPS（mm）	L	D	D1	D2	f	b	Z-Φd	Do	H	W(kg)
DN（min)	NPS（mm）	PN1.0(MPa)
15	1/2	140	95	65	45	2	14	4-Φ14	120	80	2.5
<, FONT style="FONT-SIZE: 12px">20	3/4	140	105	75	55	2	16	4-Φ14	140	90	3
25	1	150	115	85	65		16	4-Φ14	160	100	4.5
32	1 _1/4	165	135	100	78	2	18	4-Φ18	160	110	5.7
40	1 _1/2	180	145	110	85	3	18	4-Φ18	200	120	7
50	2	200	160	124	100	3	20	4-Φ18	250	135	9.5
65	2 _1/2	220	180	145	120	3	20	4-Φ23	300	145	15
80	3	250	195	160	135	3	22	4/8-Φ18	350	185	19
100	4	280	215	180	155	3	22	8-Φ18	240	195	33
125	5	320	245	210	185	3	24	8-Φ18	500	210	58
150	6	360	280	240	210	3	24	8-Φ23	200*	450	93
200	8	457	335	295	265	3	26	8-Φ23	240*	490	155
250	10	533	390	350	320	3	28	12-Φ23	240*	550	210
300	12	610	440	400	368	4	28	12-Φ23	320*	600	220
350	14	686	500	460	428	4	30	16-Φ23	320*	675	245
400	16	762	565	515	482	4	32	16-Φ25	360*	780	260
PN1.6(Mpa)
15	1/2	140	95	65	45	2	14	4-Φ14	120	80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140	90	3
25	1	150	115	85	65		16	4-Φ14	160	100	4.5
32	1 _1/4	165	135	100	78	2	18	4-Φ18	160	110	5.7
40	1 _1/2	180	145	110	85	3	18	4-Φ18	200	120	7
50	2	200	160	125	100	3	20	4-Φ18	250	135	9.5
65	2 _1/2	220	180	145	120	3	20	4-Φ18	300	145	15
80	3	250	195	160	135		22	8-Φ18	350	185	19
100	4	280	215	180	155	3	24	8-Φ18	240	195	33
125	5	320	245	210	185	3	26	8-Φ18	500	210	58
150	6	360	280	240	210	3	28	8-Φ23	200*	450	93
200	8	457	335	295	265	3	30	12-Φ23	240*	490	155
250	10	533	405	355	320	3	32	12-Φ25	240*	550	210
300	12	610	460	410	375	4	34	12-Φ25	280*	600	220
350	14	686	520	470	435	4	38	16-Φ25	320*	675	245
400	16	762	580	525	485	4	40	16-Φ30	360*	780	260
