奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多VZR2AD00-焊接閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

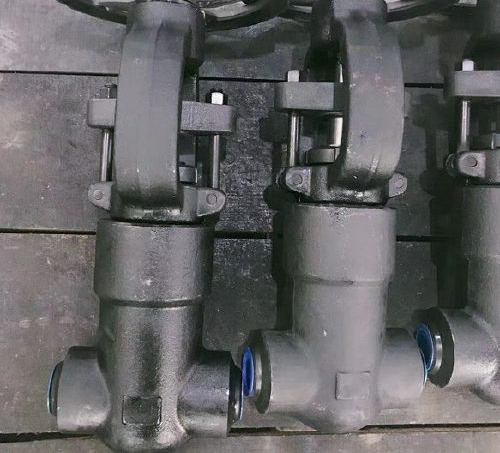

VZR2AD00-焊接閘閥說明書資料介紹:
VZR2AD00-焊接閘閥適用於 Class150~2500 、PN1.6~42.0Mpa、工作溫度 -29℃~425℃(碳鋼)或 -29℃~500℃(不鏽鋼)的小口徑管路上,用於截斷或接通管路中的介質,選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
閥蓋設計形式:
焊接鍛鋼楔式閘閥有三種閥蓋設計形式
種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨製造)密封.客戶有特殊要求時也可金屬環連接.
設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可透焊連接.
是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
執行標準:
設計規範:JB/T 7746、API602
結構長度:JB/T 7746、工廠規範
承插口/螺紋:JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗:JB/T 9092、API598
壓力-溫度:GB/T 9131、ANSI B16.34
產品標識:GB/T 12220、MSS SP25
供貨規範:JB/T 7928
性能規範:
性能規範
試驗項目強度試驗密封試驗氣密封試驗適用溫度(℃)適用介質
1.62.41.730.6≤425水、蒸汽、油品
2.53.82.75
464.4
6.49.67.04
101511
162417.6
800Lb2115.4≤200腐蝕性介質
部件材質:
部件材質
零件名稱零部件材料
閥體、閥蓋25
閘板、閥瓣2Cr13
閥杆2Cr13
密封圈1Cr13+HF
填料柔性石墨
墊片18-8/柔性石墨
螺栓35/35CrMo
連接尺寸:
外形連接尺寸
公稱通徑主要外形尺寸和連接尺寸
LdSL1TL2HD0
Z61H-16CZ61H-25Z61H-40
15901322.5101/215151118
201001828.5113/417182130
251202334.5121/119197150
321202843141?21201166
401353649151?21227180
50155456116225253180
結構尺寸圖:
