- 球閥
- 氣動O型切斷球閥調節閥
- ZSHO型

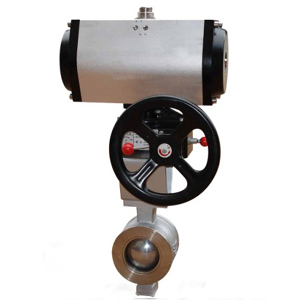

- ZSHO型氣動O型切斷球閥調節閥
- 778
我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多氣動O型切斷球閥調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！
ZSHO型氣動O型切斷球閥調節閥和氣動雙作用執行機構構成。它具有結構簡單、體積小、重 量輕、操作方便等優點，可廣泛地應用於石油、 化工、水電、輕紡等工業生產進程地自動調節和遠程控製中。 ZSHO型氣動O型切斷球閥結構原理 O形球閥由閥體、球體、閥軸、密封環、填料、壓板等零部件組成。執行機構由氣、活塞、齒輪型、輸出軸、氣缸蓋、軸承、導向環、活塞軸瓦、調整螺栓、“O”型圈等主要零部件等構成。ZSHO型氣動O型切斷球閥原理：執行機構與閥用連接軸連接。氣缸內輸入氣壓後，作用於活塞上產生一定的推力， 使齒輪型輸出在活塞推動下，使齒輪輸出軸於旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著轉動，改變閥的流通麵積，達到改變通過閥內介質流量目的。
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量係數Kv | 20 | 38 | 72 | 110 | 170 | 270 | 380 | 510 | 940 | 1400 | 2200 | 3500 | 5000 | 8500 |
| 作用方式 | 雙作用；單作用；氣開式(K)；氣關式(B) | |||||||||||||
| 公稱壓力PN(Mpa) | 1.6 6.4 | |||||||||||||
| 轉角範圍 | 0～90。 | |||||||||||||
| 固有流量特性 | 快開 | |||||||||||||
| 工作溫度t(℃) | -20～160 | |||||||||||||
| 氣源壓力Ps(Mpa) | 0.3～0.6 | |||||||||||||
| 法蘭尺寸、型式 | PN10、16、40GB9113-88、PN64JB/T79-94，PN10,16凸式 PN40,64凹式 或根據用戶要求選配其它標準型式的法蘭(如:ANSI、JIS、DIN等標準) | |||||||||||||
上海奇眾閥門訂貨須知： 我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的氣動O型切斷球閥調節閥產品，請您根據氣動O型切斷球閥調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界領先的閥門製造商。
