上一個:耐磨塵氣蝶閥  下一個:不鏽鋼閘閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多CXMS-圓風門相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

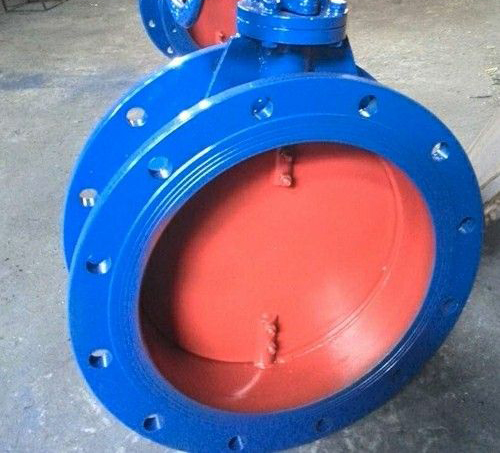

CXMS-圓風門又叫圓蝶閥,中線法蘭式,本體合金鋼圈密封,壓力PN0.1~1.0MPa 通經DN50-DN4800(國標)。驅動方式:手動 氣動 電動 液動控製,介質300℃熱風,應用於化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷的管道控製裝置。體內無連杆、螺栓等、工作可靠、使用壽命長。可以多工位安裝,不受介質流向影響。
用途
廣泛用於輕紡、化工、石油、焚燒廠、火化場、火電廠、機房通風、醫藥、食品、船舶、鋼鐵冶煉、造紙、生物科技、化學領域等場所。
執行標準:
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
性能參數:
性能參數
壓力等級1千帕
閥門強度試驗壓力1千帕
閥門密封試驗壓力1千帕
適用溫度℃-29℃+550℃
主要材質WCB/CF8
連接形式法蘭式/對夾式
啟閉形式手動手柄/手動渦輪
適用介質空氣、煙氣、含塵氣體等
連接標準GB/T9113/非標
公稱通徑 DN(mm) 50~2000
公稱壓力 PN(Mpa) 0.05 0.25 0.6
試驗壓力 強度試驗 0.075 0.375 0.9
密封試驗 ≤1.5%泄漏量
適用介質 煤氣、含塵氣體、煙道氣等
適用溫度 負-10度,還有零上 250度
零件材料:
零件材料
零件名稱閥體閥板閥軸
材料碳鋼碳鋼碳鋼
不鏽鋼鉻鎳鉬鈦鋼鉻鉬鈦鋼
鉻鎳鉬鈦鋼不鏽鋼不鏽鋼
鉻鉬鈦鋼鉻鉬鈦鋼2Cr13
外形結構尺寸:
外形結構尺寸
DN法蘭外徑螺栓分度圓LL1L2n-Фd法蘭厚度
3004053701207162208/1210
3504554201407862408/1410
40050547014092427012/1810
45057053016099929512/1810
500620580160107932512/1810
600720680180114038016-1812
700820780180124043016-1812
800920880200135049016-1812
9001040990200145054016-1814
100011401090220155059020-1814
110012401190220180064020-1814
120013401290240190069020-1814
130014401390240202076020-1816
140015401490260212081024-1816
外形結構圖:


上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的CXMS-圓風門產品,請您根據CXMS-圓風門參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
