- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 水力控製閥
- 活塞式多功能控製閥
- HS34X216

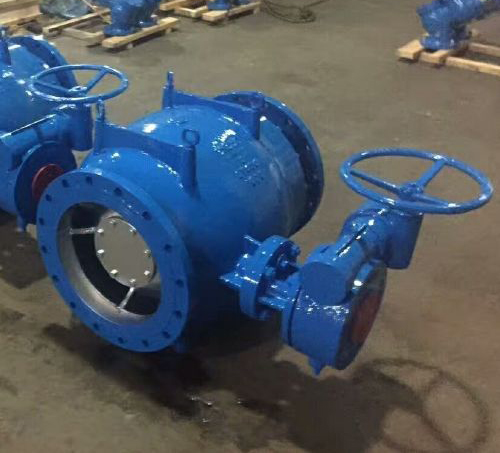

- HS34X216-活塞式多功能控製閥
- 47
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多HS34X216-活塞式多功能控製閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
HS34X216-活塞式多功能控製閥說明書資料介紹:
HS34X216-活塞式多功能控製閥用在水廠、電廠、引水工程等介質為水的管網係統，起調節管道介質流量、流態以及調節管網壓力的作用。
結構示意圖
工作原理及特點
HS34X216-活塞式多功能控製閥特點就在於它的結構設計和材料選用使其不怕汙水堵塞滑道，不怕結垢現象，不易卡阻。驅動裝置明顯減小。該閥可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度範圍也可以進行調整。該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。該閥的控製係統可集成電子電路，體積小，可靠性好，靈敏度高，安裝調試方便。全關漏量為零，可作為截止閥使用。不必另設其他截止閥門。如控製程度及精度要求不是很高，該閥的控製可以手動或普通電動形式。可以臥式安裝，也可以立式安裝。
打壓測試
性能參數
部件材質:
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HS34X216-活塞式多功能控製閥產品，請您根據HS34X216-活塞式多功能控製閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
HS34X216-活塞式多功能控製閥說明書資料介紹:
HS34X216-活塞式多功能控製閥用在水廠、電廠、引水工程等介質為水的管網係統，起調節管道介質流量、流態以及調節管網壓力的作用。
結構示意圖
工作原理及特點
HS34X216-活塞式多功能控製閥特點就在於它的結構設計和材料選用使其不怕汙水堵塞滑道，不怕結垢現象，不易卡阻。驅動裝置明顯減小。該閥可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度範圍也可以進行調整。該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。該閥的控製係統可集成電子電路，體積小，可靠性好，靈敏度高，安裝調試方便。全關漏量為零，可作為截止閥使用。不必另設其他截止閥門。如控製程度及精度要求不是很高，該閥的控製可以手動或普通電動形式。可以臥式安裝，也可以立式安裝。
打壓測試
| 序號 | 項目 | 參數 | 備注 | |
| 1 | 閥門名稱 | HS34X216-活塞式多功能控製閥 | ||
| 2 | 公稱壓力 | 1.0MPa、1.6MPa | ||
| 3 | 殼體試驗壓力 | 1.5PN | ||
| 4 | 密封試驗壓力 | 1.1PN | ||
| 7 | 整定壓力 | 1.0MPa | 0.09-0.9MPa | 可按工況要求設定 |
| 1.6MPa | 0.10-1.4MPa | |||
| 2.5MPa | 0.15-2.2MPa | |||
| 8 | 啟閉壓差 | ≤10%整定壓力 | ||
| 項目 | 參數 |
| 公稱壓力(MPa) | 0.6-6.4MPa |
| 泄漏量 | 符合GB/T13927-1992標準規定 |
| 適用溫度(℃) | 0～80 |
| 適用介質 | 清水、汙水、原水等 |
| 部件代號 | 部件名稱 | 部件材質 | 部件特性 |
| 1 | 閥杆 | 不鏽鋼 | 閥杆左右被閥體固定支撐。 |
| 2 | 曲柄 | 不鏽鋼 | 堅固，關閉過程中先快後慢。 |
| 3 | 導軌 | 銅合金 | 活塞被導軌全程引導 |
| 4 | 連杆 | 不鏽鋼 | |
| 5 | 活塞 | 不鏽鋼 | 操作力距小。在調節過程中"O"型環無磨損。隻有在關閉過程中才有微小磨損。 |
| 6a | 扇葉 | 不鏽鋼 | 將氣泡導向管道 。無氣蝕。 |
| 7b | 鼠籠葉 | 不鏽鋼 | 引導介質水對撞消能。無氣蝕。 |
| 8 | "O" | 丁晴橡膠或三元乙丙橡膠 | "O"型環固定在壓力區 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HS34X216-活塞式多功能控製閥產品，請您根據HS34X216-活塞式多功能控製閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
