- 調節閥
- 電動套筒調節閥
- ZAZMPN16~25
- ZAZMPN16~25-電動套筒調節閥
- 42
上一個：氣動鋼襯氟調節閥 下一個:氣動不鏽鋼襯氟調節閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZAZMPN16~25-電動套筒調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
ZAZMPN16~25-電動套筒調節閥產品說明書資料介紹:

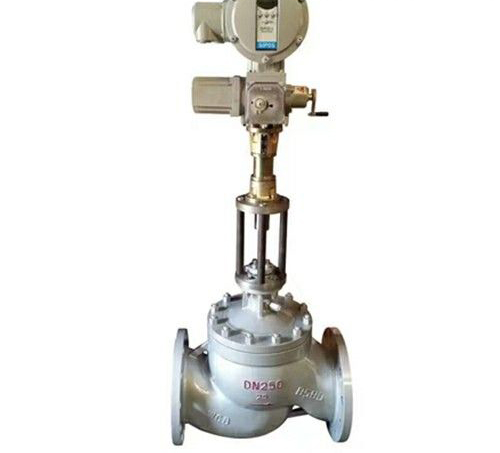

ZAZMPN16~25-電動套筒調節閥由智能型電動執行機構和精小型套筒閥組成。內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控製調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
套筒式調節閥的套筒與閥瓣為間隙配合,套筒上開有多個節流窗口, 窗口的形狀決定了調節閥的流量特性, 窗口的麵積大小影響調節閥的流量係數Cv 。閥座采用自對中無螺紋卡入式結構, 閥座上的圓錐密封麵與閥瓣上的圓錐密封麵相配合形成切斷密封副, 保證閥瓣壓緊在閥座上時閥門嚴密關斷。閥座直徑的大小影響調節閥的流量係數Cv 。閥瓣上平行於軸向有對稱分布的平衡孔, 使閥瓣上下端麵的腔室連通, 這樣閥內介質作用在閥瓣軸向上的力大部分相互抵消, 介質在閥杆上產生的不平衡力就非常小。套筒上有一個聚四氟乙烯平衡密封座, 當閥瓣全關時, 閥瓣上平衡密封麵壓緊在套筒上的聚四氟乙烯平衡密封座上形成嚴密切斷, 保證上腔室的介質不能進入平衡室。當閥瓣上下移動時, 套筒上的節流窗口的通道麵積會發生變化, 從而實現調節管道內介質流量和壓力等的功能。
執行標準：
氣動調節閥:GB/T4213-2008
機電產品:GB/T13384-2008
執行器術語:JB/T8218
壓力負載特性:JB/T11049-2010
流量負載特性:JB/T11049-2010
動作壽命:JB/T11049-2010
法蘭標準:GB/T9119-2010
結構特點
1、 采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定。
2、 閥芯導向麵大，可改善由渦流和衝擊引起的振蕩。
3、 比普通的單、雙座調節閥噪聲降低10dB左右。
4、 結構簡單，裝拆維修方便。
優點
①采用平衡式結構, 閥前後介質壓差對閥瓣產生的不平衡力非常小, 相同工況下同類型閥門所需要的執行機構推力小, 所以其閥杆直徑比單座非平衡閥設計或選擇更小。
②閥杆與填料之間的摩擦力比較小, 減小了閥門動作的阻力, 且閥杆和填料的磨損也小, 使用壽命增加。另外, 較小直徑的閥杆在中高溫時熱脹冷縮變化量小, 避免了在中高溫時閥杆與填料之間摩擦力增大或互相抱卡塞住的情況發生。
③由於新型套筒閥是平衡式結構, 與非平衡式的直通單座閥比較, 所配置的執行機構可以比較小, 但卻可以克服比直通單座調節閥高的介質壓差。例如, DN200/ DN250/ DN300 的新型套筒調節閥隻需配置C60 氣缸式執行機構, 不需要更大的氣缸執行機構。大閥座直徑時, 允許工作壓差是相同配置直通單座調節閥的2 倍左右, 也可配置薄膜式執行機構和防爆電動執行機構。
④新型套筒調節閥采用自對中無螺紋卡入式閥座結構和模塊化設計, 閥門拆裝方便, 並能達到Ⅳ級以上泄漏量標準。
⑤在150℃以下時, 金屬硬密封可以達到Ⅳ級以上泄漏量標準, 聚四氟乙烯軟密封可以達到Ⅵ級泄漏量標準。DN200/ DN250/ DN300 的新型套筒調節閥使用壽命高於直通單座調節閥。
⑥新型套筒調節閥在DN80 以上時, 調節範圍的幾何尺寸和公差應符合圖樣要求。
訂貨注意事項
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量係數(Kv)
5.固有流量特性
6.介質名稱
7.工作溫度及範圍
8.整機作用方式
9.壓力設定點及調節範圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
安裝注意事項：
調節閥安裝前的檢驗；在閥門操作的各個過程中，即安裝、試驗、操作和維修過程中的人員和設備的安全；在控製回路中作為終控製元件的調節閥性能；若需手動操作時， 要滿足係統有效手動操作的安裝要求；維修調節閥的可接近性；維修、操作和安裝費用；由於機械或環境的需要，迫使閥門采取保護措施。
安裝前的檢驗：
調節閥運到場地時，應立即進行檢查，以確定是否符合規定，特別是安裝尺寸、材質、附件等。在此階段，凡是在裝運和裝卸過程中造成的任何明顯機械損傷，應及時處理，為保證調節閥在開車時能正常動作，使係統安全運行，還應檢查如下項目：
(1)外觀檢查 (2)始終點偏差
(3)全行程偏差 (4)基本誤差
(5)正反行程偏差 (6)泄漏量
(7)輔助設備如限位開關、閥門定位器等操作檢驗。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZAZMPN16~25-電動套筒調節閥產品，請您根據ZAZMPN16~25-電動套筒調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
