產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 調節閥

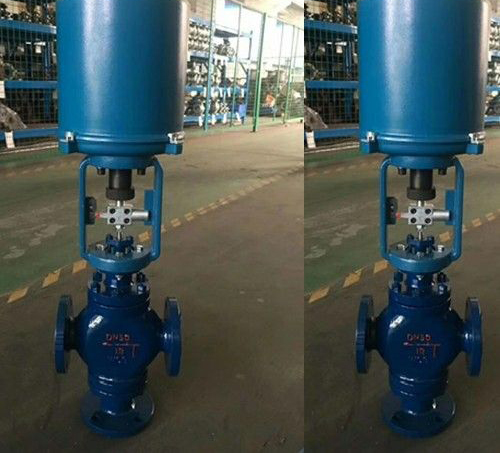

- 電動三通分流調節閥
- ZRHFG16C
- ZRHFG16C-電動三通分流調節閥
- 42
上一個：電動襯氟調節閥 下一個:氣動薄膜切斷閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZRHFG16C-電動三通分流調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
ZRHFG16C-電動三通分流調節閥說明書資料介紹:
ZRHFG16C-電動三通分流調節閥閥芯結構圓筒薄壁窗口，並閥芯側麵導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。?實現對壓力、流量、溫度、液位等參數的調節，公稱通徑和壓差較小時，合流閥可用於分流場合，可互換使用，但公稱通徑大於DN100和壓差較大的分流場合，不能互換使用。
型號編製：
如：ZRHFG16C-電動三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為： DN50
用途
廣泛用於電力、冶金、輕工、食品、石油、化工等工業的自動控製中。
性能參數
閥體型式：三通鑄造球型閥體
閥芯型式：三通型雙座閥芯
公稱通徑：DN20~300 NPS 3/4〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）
散熱片型（-45℃~大於230℃場合）
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：電動：3810L係列智能型執行機構
表麵塗漆：綠色 丙稀酸聚胺酯磁漆
零部件材料：
技術參數：
選用參數表
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZRHFG16C-電動三通分流調節閥產品，請您根據ZRHFG16C-電動三通分流調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
ZRHFG16C-電動三通分流調節閥說明書資料介紹:
ZRHFG16C-電動三通分流調節閥閥芯結構圓筒薄壁窗口，並閥芯側麵導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。?實現對壓力、流量、溫度、液位等參數的調節，公稱通徑和壓差較小時，合流閥可用於分流場合，可互換使用，但公稱通徑大於DN100和壓差較大的分流場合，不能互換使用。
型號編製：
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
| Z係列調節閥 | R:電動3810L執行機構 | H直行程 | F:三通分流調節閥 | PN16=16 | C=WCB | DN25= DN25 |
| D:電動PSL執行機構 | H:三通合流調節閥 | CL150LB=150 LB | LC=LCB | NPS1〞= NPS 1〞 | ||
| F(H)G:散熱型三通分(合)流調節閥 | S10K=10K | P=CF8 | ||||
| F(H)V:波紋管型三通分(合)流調節閥 | PL=CF3 | |||||
| F(H)D:低溫型三通分(合)流調節閥 | R=CF8M | |||||
| RL=CF3M | ||||||
| D=特殊材質 |
用途
廣泛用於電力、冶金、輕工、食品、石油、化工等工業的自動控製中。
性能參數
閥體型式：三通鑄造球型閥體
閥芯型式：三通型雙座閥芯
公稱通徑：DN20~300 NPS 3/4〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）
散熱片型（-45℃~大於230℃場合）
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：電動：3810L係列智能型執行機構
表麵塗漆：綠色 丙稀酸聚胺酯磁漆
零部件材料：
| 閥體 | WCB | CF8 | CF8M | CF3M |
| 密封墊 | PTFE/柔性石墨 | |||
| 套筒 | WCB | CF8 | CF8M | CF3M |
| 閥芯 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 閥杆 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
| 彈簧 | 65Mn | 304 | 316 | 316L |
| 螺母 | 304 | 304 | 316 | 316L |
| 流量特性 | 直線、等百分比 | ||
| 可調範圍 | 30:01:00 | ||
| 額定CV值 | 等百分比直線CV8.5~1280 | ||
| 允許泄漏量 | 硬密封:IV級（0.01% 閥額定容量） | ||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
