產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 調節閥
- 氧氣流量調節閥
- WCB/CF8
- WCB/CF8-氧氣流量調節閥
- 42
上一個：電動控製流量調節閥 下一個:氣動薄膜切斷閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多WCB/CF8-氧氣流量調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
WCB/CF8-氧氣流量調節閥產品說明書資料介紹

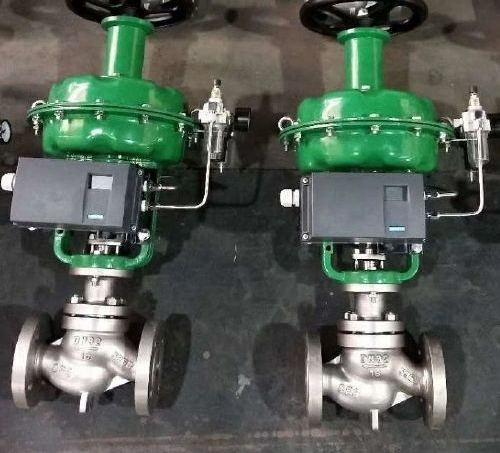

WCB/CF8-氧氣流量調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調範圍廣等特點。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
性能參數
公稱通徑DN15-DN200
公稱壓力PN1.6~6.4MPa
閥體材質：
適用介質：除鹽水
結構形式：單座式/套筒式
連接方式：法蘭 焊接
控製方式：氣動、電動
驅動電源：AC220V/380V、DC24V
結構特點
氣動薄膜調節閥按作用模式可分；正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》。反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移）
氣動薄膜調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，特別適用於允許泄漏小且閥前閥後壓差不大的工作場合。
直通低流阻單座為無底蓋頂導向結構，它隻有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大，閥芯導向部分的導向麵積大，具有抗振性能強等特點，適用於對介質泄漏量及調節精度有嚴格要求的場合，但由於閥結構上的原因，閥杆上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥隻適合於工作壓差較小的場合。
通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比（對數）性、直線性、特性。
根據使用工況要求，閥芯可設計製作成；軟質密封結構（適用於-20~+120℃溫度範圍內要求嚴密閉性的酸堿類、氣體類等介質）。
執行標準
執行標準
執行標準
氣動調節閥:GB/T4213-2008
機電產品:GB/T13384-2008
執行器術語:JB/T8218
壓力負載特性:JB/T11049-2010
流量負載特性:JB/T11049-2010
動作壽命:JB/T11049-2010
法蘭標準:GB/T9119-2010
訂貨說明
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的WCB/CF8-氧氣流量調節閥產品，請您根據WCB/CF8-氧氣流量調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
WCB/CF8-氧氣流量調節閥產品說明書資料介紹
WCB/CF8-氧氣流量調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調範圍廣等特點。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
性能參數
公稱通徑DN15-DN200
公稱壓力PN1.6~6.4MPa
閥體材質：
適用介質：除鹽水
結構形式：單座式/套筒式
連接方式：法蘭 焊接
控製方式：氣動、電動
驅動電源：AC220V/380V、DC24V
結構特點
氣動薄膜調節閥按作用模式可分；正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》。反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移）
氣動薄膜調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，特別適用於允許泄漏小且閥前閥後壓差不大的工作場合。
直通低流阻單座為無底蓋頂導向結構，它隻有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大，閥芯導向部分的導向麵積大，具有抗振性能強等特點，適用於對介質泄漏量及調節精度有嚴格要求的場合，但由於閥結構上的原因，閥杆上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥隻適合於工作壓差較小的場合。
通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比（對數）性、直線性、特性。
根據使用工況要求，閥芯可設計製作成；軟質密封結構（適用於-20~+120℃溫度範圍內要求嚴密閉性的酸堿類、氣體類等介質）。
執行標準
| 零件名稱 | 材料 | 溫度範圍 |
| 閥體 | ZG1Cr18Ni9Ti | -196～250℃ |
| ZG0Cr18Ni12Mo2Ti | -196～300℃ | |
| 閥芯、閥座 | 1Cr18Ni9 | -196～250℃ |
| 0Cr18Ni12Mo2Ti | -196～300℃ | |
| 填料 | 聚四氟乙烯 | -40～200℃ |
| 膜片 | 丁晴橡膠夾增強滌淪織物 | |
| 壓縮彈簧 | 60Si2Mn | |
| 膜蓋 | A3 |
| 公稱通徑mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | ||||
| 閥座直徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| 額定流量 | 直線 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
| 係數Kv | 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |||
| 公稱壓力MPa | 0.61.64.06.4 | |||||||||||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 流量特性 | 直線、等百分比、快開型 | |||||||||||||||
| 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | |||||||||||||||
| 法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等標準訂貨生產 | |||||||||||||||
| 閥體材質 | PN | 0.6,1.6 | CF3CF8CF8M | |||||||||||||
| (MPa) | 4.0,6.4 | ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2TiCF8CF8M | ||||||||||||||
| 閥體型式 | 直通單座鑄造球型閥 | |||||||||||||||
| 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2TiCF8CF8M | |||||||||||||||
| 上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | |||||||||||||||
氣動調節閥:GB/T4213-2008
機電產品:GB/T13384-2008
執行器術語:JB/T8218
壓力負載特性:JB/T11049-2010
流量負載特性:JB/T11049-2010
動作壽命:JB/T11049-2010
法蘭標準:GB/T9119-2010
訂貨說明
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的WCB/CF8-氧氣流量調節閥產品，請您根據WCB/CF8-氧氣流量調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
