奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q6b41FPN16-氣缸式球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Q6b41FPN16-氣缸式球閥說明書資料介紹：

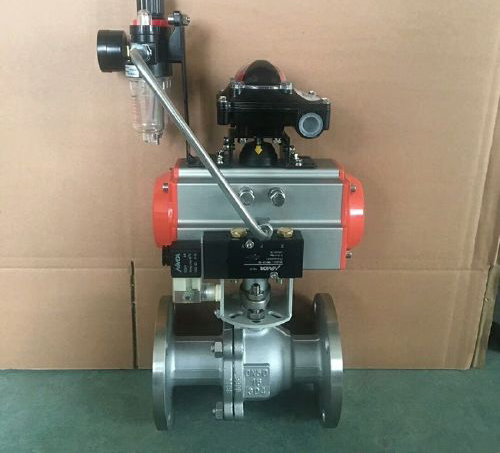

Q6b41FPN16-氣缸式球閥公稱壓力PN10~25（屬於氣動低壓閥），公稱通經DN15-DN200（國標）浮動式，四氟密封溫度範圍：≤120℃，高溫可選PPL可以用於溫度範圍：≤220℃,閥體材質CF8不鏽鋼可以用於弱酸性腐蝕介質，可以水平或者垂直安裝使用，切斷和接通管路介質。可實現現場及遠距離操作，也可實現單獨或集中控製。廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶金、煤氣、供排水等係統中
型號編製：

Q	6	B	4	1	F	-16	C
閥門代號	執行機構	作用方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
Q：球閥	3：渦輪	B：常閉	1：螺紋	1：浮動式	F：PTFE	10:1.0MPa	無：鑄鐵
	6：氣動	K：常開	4：法蘭	7：固定式	X：STL合金	16:1.6MPa	C:WCB
	9：電動		7：對夾	4:L型三通	X：橡膠	25:2.5MPa	P：304
	無：手柄					40:4.0MPa	R：316

特點
1. 流體阻力小，其阻力係數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠，目球閥的密封麵材料廣泛使用塑料、密封性好，在真空係統中也已廣泛使用。
4. 操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
5. 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
性能參數

型號		Q6B41F-16C	Q6B41F-16P
		Q6B41F-25C	Q6B41F-25P
工作壓力（MPa）		1.6~2.5
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳係不鏽鋼
	球體、閥杆	鉻/鉻鎳/鉻鎳鉬係不鏽鋼	鉻鎳係不鏽鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

執行標準
設計製造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
螺紋標準：G·NPT.BSPT.BSP.DIN259/2999
法蘭標準：GB9113/JB79
執行器技術參數

技術參數
執行器型號	GT、SR、ST、AT、AW係列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
作用形式	雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

外形尺寸

PN16外形尺寸
DN	L	D	H	H1	L0	重量/kg
15	130	95	185	39	140	6
20	130	105	189	43	140	7
25	140	115	210	48	158	8
32	165	135	265	58	211	12
40	165	145	260	62.5	211	14
50	200	160	295	76	211	18
65	220	180	340	86	268	26
80	250	195	355	100	268	34
100	280	215	430	131	408	61
125	320	245	465	148	408	104
150	360	280	580	173	543	158
200	457	335	710	219	684	276
250	533	405	790	260	684	425
300	610	460	870	305	684	580

PN25外形尺寸
DN	L	D	H	H1	L0	重量/kg
15	140	95	185	39	140	6
20	152	105	189	43	140	7
25	165	115	210	48	158	10
32	178	135	265	58	211	14
40	190	145	283	62.5	211	16
50	216	160	295	76	247	22
65	241	180	340	86	268	34
80	283	195	355	100	268	40
100	305	230	455	134	408	78
125	381	270	515	148	437	130
150	403	300	600	173	543	195
200	419	360	740	223	684	297
250	568	425	920	283	684	460
300	648	485	955	321	684	700

PN40外形尺寸
DN	L	D	H	H1	L0	重量/kg
15	140	95	185	39	140	7
20	152	105	189	43	140	8
25	165	115	210	48	158	11
32	178	135	265	58	211	15
40	190	145	283	62.5	247	19
50	216	160	295	76	247	22
65	241	180	340	86	268	33
80	283	195	380	100	315	44
100	305	230	455	134	408	84
125	381	270	515	148	543	162
150	403	300	600	173	543	197
200	419	375	740	223	684	342
250	568	445	920	283	684	500
300	648	510	955	321	684	705

外形圖:
安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。　　
2、確認管線內是否有雜質、焊渣等，要把管線內吹掃幹淨。　　
3、核對氣動管路球閥銘牌，並對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再檢查一次閥門的各個細節，保證閥門完好無損。　　
4、除去閥門兩端的保護蓋，檢查閥體內是否幹淨，清洗閥體內腔，由於氣動管路球閥的密封麵是球形狀，即使微小的雜物也可能造成密封麵的損傷。　　
安裝：
1、氣動管路球閥的任何一段都可安裝在上遊端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則垂直安裝，閥門進出口處在水平位置上。　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。　　
安裝後的檢查：
1、安裝完畢後，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。　　
2、根據管道壓力設計要求，通壓後檢測氣動管路球閥與管道法蘭結合麵的密封性能。
