- 球閥
- 三通換向球閥
- Q14F16P

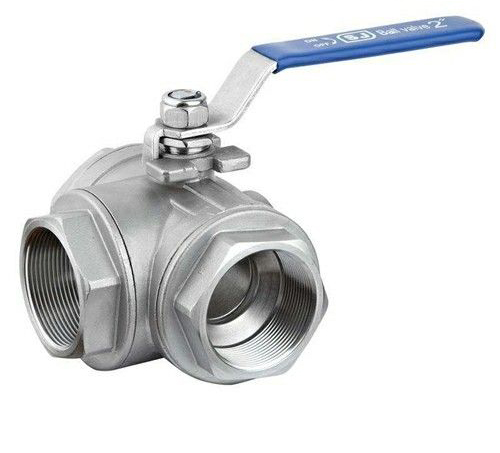

- Q14F16P-三通換向球閥
- 47
上一個：手動高溫球閥 下一個:低壓不鏽鋼球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q14F16P-三通換向球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Q14F16P-三通換向球閥說明書資料介紹
Q14F16P-三通換向球閥三通4麵閥座球閥，采用2麵閥座。主要用於流路的換向。隻能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，隻起分配作用。
是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封麵與球麵常在閉合狀態，不易被介質衝蝕，在各行業得到廣泛的應用。
工作原理
A、開啟過程
1在關閉位置，球體受閥杆的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥杆則反向運動，其底部角形平麵使球體脫開閥座。
3閥杆繼續提升，並與閥杆螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥杆提升到位置，球體旋轉到全開位置。
B、關閉過程
1關閉時，順時針旋轉手輪，閥杆開始下降並使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥杆受到嵌於其上螺旋槽內的導銷的作用，使閥杆和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的幾圈，閥杆底部的角形平麵機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
主要材料材質
主要連接尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q14F16P-三通換向球閥產品，請您根據Q14F16P-三通換向球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q14F16P-三通換向球閥說明書資料介紹
Q14F16P-三通換向球閥三通4麵閥座球閥，采用2麵閥座。主要用於流路的換向。隻能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，隻起分配作用。
是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封麵與球麵常在閉合狀態，不易被介質衝蝕，在各行業得到廣泛的應用。
工作原理
A、開啟過程
1在關閉位置，球體受閥杆的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥杆則反向運動，其底部角形平麵使球體脫開閥座。
3閥杆繼續提升，並與閥杆螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥杆提升到位置，球體旋轉到全開位置。
B、關閉過程
1關閉時，順時針旋轉手輪，閥杆開始下降並使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥杆受到嵌於其上螺旋槽內的導銷的作用，使閥杆和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的幾圈，閥杆底部的角形平麵機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
主要材料材質
| 序號NO | 零件名稱 | 材質 |
| 1 | 閥體 | 不鏽鋼CF8M/CF8 |
| 2 | 閥蓋 | 不鏽鋼CF8M/CF8 |
| 3 | 球 | 不鏽鋼CF8M/CF8 |
| 4 | 球墊 | 聚四氟乙烯PTFE |
| 5 | 閥杆 | 不鏽鋼CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯PTFE |
| 7 | 中口 | 聚四氟乙烯PTFE |
| 8 | 大薄片 | 聚四氟乙烯PTFE |
| 9 | 壓蓋螺母 | 不鏽鋼CF8M/CF8 |
| 10 | 手柄 | 不鏽鋼CF8M/CF8 |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 華司 | 不鏽鋼CF8 |
| 13 | 螺帽 | 不鏽鋼CF8 |
| 14 | 鎖定裝置 | 不鏽鋼CF8 |
| 15 | 皮套 | 塑料 |
| 16 | 盲蓋 | 不鏽鋼CF8M/CF8 |
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT(g) |
| 1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 | 10-24UNC | 725 |
| 1" | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 | 10-24UNC | 1000 |
| 11/4" | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 | 10-24UNC | 2000 |
| 11/2" | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
| 2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
