首頁-->產品中心-->閘閥-->>法蘭閘閥-->>法蘭閘閥

銷售電話：13817855033
圖文傳真：+86-021-51645825

所屬係列：
產品名稱：
產品型號：
關鍵字標簽：
瀏覽次數：

閘閥
法蘭閘閥
Z2A1A03
Z2A1A03-法蘭閘閥
57

上一個：電動焊接閘閥下一個:閘閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z2A1A03-法蘭閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
化工部Z2A1A03-法蘭閘閥法蘭連接，手動開關，作接通或截斷管路中介質的啟閉裝置:廣泛適用於石油化工，火力發電廠等油品、水蒸氣管路上，安裝位置與管道垂直安裝，嚴禁倒裝可以側裝，工作時，閘板處於全開或全關位置，不許停留在中間位置或當調節閥使用
型號:

	Z2H1A03	Z2L1A03
Z2A1B01	Z2H1B01	Z2L3A03
Z2A3A03	Z2H3A03	Z2L5A03
Z2A3B01	Z2H3B01	Z2L6A03
Z2A5A03	Z2H5A03	Z2L7A03
Z2A5B01	Z2H5B01	Z2L8A03
Z2A6A03	Z2H6A03	Z2L9A03
Z2A6B01	Z2H6B01	Z2Y1A03
Z2A7A03	Z2H7A03	Z2Y3A03
Z2A7B01	Z2H7B01	Z2Y5A03
Z2A8A03	Z2H8A03	Z2Y6A03
Z2A8B01	Z2H8B01	Z2Y7A03
Z2A9A03	Z2H9A03	Z2Y8A03
Z2A9B01	Z2H9B01	Z2Y9A03

用途:
作用功能用途：一般用於管路需要全開全關的作接通或者切斷使用，不需作調節使用，楔式閘閥的特性是使用壽命長
使用行業分類：電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
結構形式:
鋁青銅手動閘閥有三種閥蓋設計形式
*種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨製造)密封.客戶有特殊要求時也可金屬環連接.
種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可透焊連接.
第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
執行標準:
設計規範：JB/T 7746、API602
結構長度：JB/T 7746、工廠規範
承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗：JB/T 9092、API598
壓力-溫度：GB/T 9131、ANSI B16.34
產品標識：GB/T 12220、MSS SP25
供貨規範：JB/T 7928

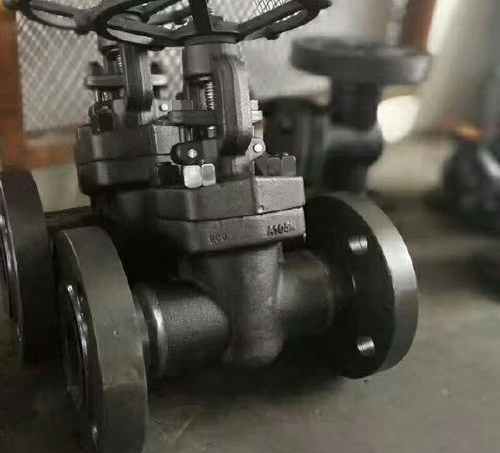

圖片
性能參數

性能參數
試驗項目	強度試驗	密封試驗	氣密封試驗	適用溫度（℃）	適用介質
1.6	2.4	1.73	0.6	≤425	海水、帶有氯離子腐蝕性介質
2.5	3.8	2.75
4	6	4.4
6.4	9.6	7.04
10	15	11
16	24	17.6
800Lb	21	15.4		≤200

部件材質:

零部件材質
零件名稱	零部件材料
閥體、閥蓋	A105
閘板、閥瓣	A105
閥杆	A105
密封圈	金屬環
填料	柔性石墨
墊片	18-8/柔性石墨
螺栓	B8M

連接尺寸:

外形連接尺寸
公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	d	S	L1	T	L2	H	D0

15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1/1	19	197	150
32	120	28	43	14	1?	21	201	166
40	135	36	49	15	1?	21	227	180
50	155	45	61	16	2	25	253	180

結構尺寸圖:
