產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 閘閥
- 閘閥
- Z441Y25
- Z441Y25-閘閥
- 57
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z441Y25-閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

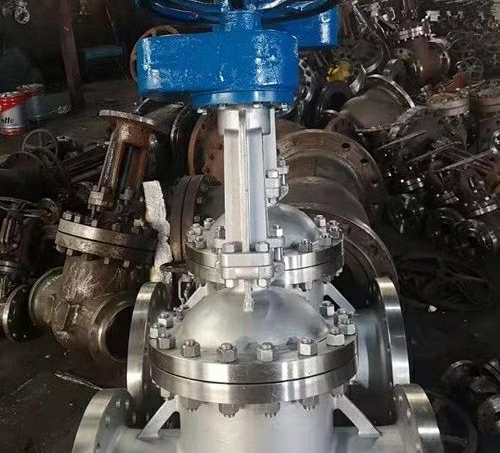

Z441Y25-閘閥行業內稱之為正齒輪Z441Y25-閘閥，PN25 DN400 CS RF GB/T12234-2007，手動開關，明杆楔式，單閘板，法蘭連接，閥體碳鋼WCB，密封麵堆焊四麵STL合金，適用介質：催化劑，適用溫度310~350℃，隻能作全開和全關,不能作調節和節流閘板有兩個密封麵，這種閘板叫做彈性閘板。
用途
廣泛用於建材廠、汙水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源係統等體管線上作為截流裝置使用。
特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量係數小
2、密封麵不鏽鋼和硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準
設計規範:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數
部件材質
連接尺寸
安裝注事事項
1、手輪、手柄及傳動機構均（jun1）不允許作起吊用，並嚴禁碰撞。
2、雙閘板Z441Y25-閘閥應垂直安裝（即閥杆處於垂直位置,手輪在頂部)。
3、帶有旁通閥的Z441Y25-閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的Z441Y25-閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的Z441Y25-閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z441Y25-閘閥產品，請您根據Z441Y25-閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Z441Y25-閘閥行業內稱之為正齒輪Z441Y25-閘閥，PN25 DN400 CS RF GB/T12234-2007，手動開關，明杆楔式，單閘板，法蘭連接，閥體碳鋼WCB，密封麵堆焊四麵STL合金，適用介質：催化劑，適用溫度310~350℃，隻能作全開和全關,不能作調節和節流閘板有兩個密封麵，這種閘板叫做彈性閘板。
用途
廣泛用於建材廠、汙水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源係統等體管線上作為截流裝置使用。
特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量係數小
2、密封麵不鏽鋼和硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準
設計規範:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數
| 殼體材料 | 適用介質 | 適用溫度（℃） |
| 碳素鋼（C型） | 水、蒸汽、油品 | ≤425 |
| 鉻鎳鈦鋼（P型） | 硝酸類 | ≤200 |
| 鉻鎳鉬鈦鋼（R型） | 醋酸類 | ≤200 |
| 鉻鉬鋼（I型） | 水、蒸汽、油品 | ≤550 |
| 閥體、閥蓋 | 閥板、閥座 | 閥杆 | 閥杆螺母 | 填料 | 手輪 |
| 碳素鋼 | 優質碳鋼＋硬質合金或不鏽鋼 | 鉻不鏽鋼 | 鋁青銅 | 石墨石棉盤根 | 可鍛鑄鐵 |
| 鉻鎳鈦鋼 | 不鏽鋼、不鏽鋼＋硬質合金 | 鉻鎳鈦不鏽鋼 | 鋁青銅 | 浸聚四氟乙烯 | 可鍛鑄鐵 |
| 鉻鎳鉬鈦鋼 | 不鏽鋼、不鏽鋼＋硬質合金 | 鉻鎳鉬鈦不鏽鋼 | 鋁青銅 | 浸聚四氟乙烯 | 可鍛鑄鐵 |
| 鉻鉬鋼 | 合金鋼＋硬質合金 | 鉻鉬鋁鋼 | 鋁青銅 | 柔性石棉＋33.4 | 可鍛鑄鐵 |
| 型號 | 公稱通徑 | 尺寸 | |||||||
| L | D | D1 | D2 | b-f | z-Φd | H | D0 | ||
| PN2.5MPa | 15 | 130 | 95 | 65 | 45 | 2/16 | 4/14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 2/16 | 4/14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 2/16 | 4/14 | 215 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 2/18 | 4/18 | 260 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 3/18 | 4/18 | 290 | 200 | |
| 50 | 250 | 160 | 125 | 100 | 3/20 | 4/18 | 345 | 220 | |
| 65 | 265 | 180 | 145 | 120 | 3/22 | 8/18 | 360 | 240 | |
| 80 | 280 | 195 | 160 | 135 | 3/22 | 8/18 | 385 | 280 | |
| 100 | 300 | 230 | 190 | 160 | 3/24 | 8/23 | 430 | 300 | |
| 125 | 325 | 270 | 220 | 188 | 3/28 | 8/25 | 520 | 320 | |
| 150 | 350 | 300 | 250 | 218 | 3/30 | 8/25 | 610 | 350 | |
| 200 | 400 | 360 | 310 | 278 | 3/1 | 12/25 | 765 | 400 | |
| 250 | 450 | 425 | 370 | 332 | 3/1 | 12/30 | 900 | 450 | |
| 300 | 500 | 485 | 430 | 390 | 4/1 | 16-30 | 1130 | 500 | |
| 350 | 550 | 550 | 490 | 448 | 4/1 | 16-34 | 1250 | 550 | |
| 400 | 600 | 610 | 550 | 505 | 4/1 | 16-34 | 1430 | 600 | |
| 450 | 650 | 660 | 600 | 555 | 4/1 | 20-34 | 1520 | 650 | |
| 500 | 700 | 730 | 660 | 610 | 4/1 | 20-41 | 1650 | 700 | |
| 600 | 800 | 840 | 770 | 718 | 5/1 | 20-41 | 1850 | 800 | |
1、手輪、手柄及傳動機構均（jun1）不允許作起吊用，並嚴禁碰撞。
2、雙閘板Z441Y25-閘閥應垂直安裝（即閥杆處於垂直位置,手輪在頂部)。
3、帶有旁通閥的Z441Y25-閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的Z441Y25-閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的Z441Y25-閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z441Y25-閘閥產品，請您根據Z441Y25-閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
