  • 通用閥門
  • 大口徑氣動通風蝶閥
  • DN1400 PN2.5D641W2.5
  • DN1400 PN2.5D641W2.5- 大口徑氣動通風蝶閥
  • 103
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DN1400 PN2.5D641W2.5- 大口徑氣動通風蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

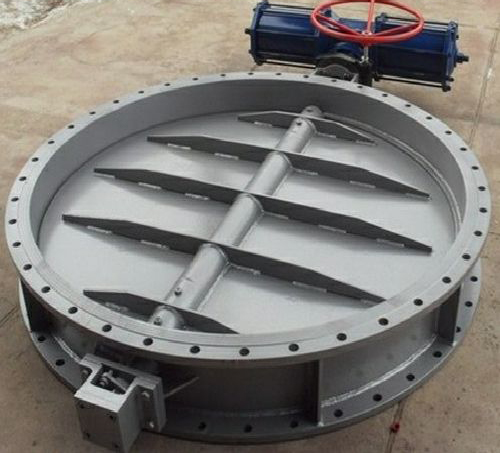

DN1400 PN2.5大口徑氣動通風蝶閥D641W-2.5：通經DN1200-4000，氣動開關，氣缸多種選配裝（AT型，GT型，AW型，撥叉型），配裝三聯件可以實現自動化控製開關，法蘭連接的中線垂直板非密閉型蝶閥（泄漏量1%），高溫型通風蝶閥需製作高溫散熱片防止高溫損傷氣動執行器，密封材質與本體材質相同，1000Pa壓力，閥體材質碳鋼可以用於≤425℃介質，閥體材質2520雙相鋼可以用於≤1100℃介質，適用介質，應用於化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控製裝置。體內無連杆、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響
DN法蘭外徑螺栓分度圓LL1L2n-Фd法蘭厚度
3004053701207162208/1210
3504554201407862408/1410
40050547014092427012/1810
45057053016099929512/1810
500620580160107932512/1810
600720680180114038016-1812
700820780180124043016-1812
800920880200135049016-1812
9001040990200145054016-1814
100011401090220155059020-1814
110012401190220180064020-1814
120013401290240190069020-1814
130014401390240202076020-1816
140015401490260212081024-1816
150016401590260222086024-1816
160017401690280239098024-1816
1700184017902802590103028-2216
1800194018903002709109628-2216
1900204019903002826114632-2216
2000215020903202926119632-2616
2200236023003403126129636-2616
2400256025003603326139636-2618
2600276027003803526149640-2618
2800296029004003726159640-2618
3000319031104004098169844-3018
3200339033104404338179844-3020
3400359035104404578189848-3020
3600379037104804780199848-3020
3800400039104805000209852-3022
4000421041205205200221052-3022
大口徑氣動通風蝶閥外形結構圖：安裝要點:
1.安裝位置、高度、進出口方向 符合設計要求，注意介質流動的方向應與閥體所標箭頭方向*，連接應牢固緊密。
2.閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243要求。
安裝注事事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或鬆動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封麵，焊後取下 閥門，對閥門密封麵及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封麵(兩端密封麵、蝶板密封麵、閥座密封麵)徹底擦幹淨，去掉灰塵和汙物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓， 雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控製機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在*次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向*即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DN1400 PN2.5D641W2.5- 大口徑氣動通風蝶閥產品，請您根據DN1400 PN2.5D641W2.5- 大口徑氣動通風蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
