產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門

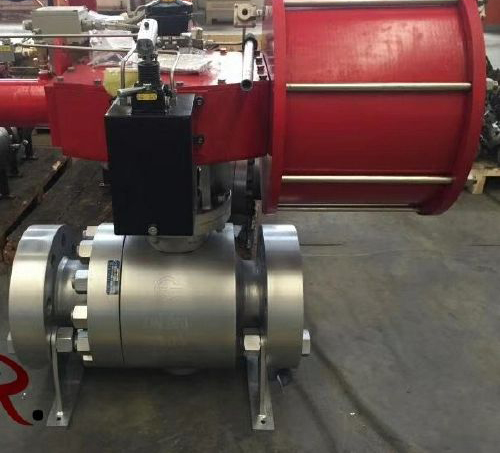

- 氣動鍛鋼硬密封高壓球閥
- Q647Y1500LB
- Q647Y1500LB-氣動鍛鋼硬密封高壓球閥
- 101
上一個：低溫緊急切斷閥 下一個:氣動金屬閥座硬密封球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q647Y1500LB-氣動鍛鋼硬密封高壓球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Q647Y1500LB-氣動鍛鋼硬密封高壓球閥產品說明書資料介紹
Q647Y1500LB-氣動鍛鋼硬密封高壓球閥公稱通徑DN50-DN800，法蘭連接標準參照ASMEB16.5-2009，屬於高壓類硬密封球閥，閥體鍛造製成經數控機床加工，閥芯閥座噴塗硬質合金材料根據不同的使用介質噴塗不同材質，法蘭式連接方便快捷。氣缸控製開關可以選配雙作用和單作用
選購時請備注使用介質
介質特性
溫度
公稱壓力
閥前壓力
閥後壓力
性能參數
名稱: Q647Y1500LB-氣動鍛鋼硬密封高壓球閥
型號:
連接方式：法蘭
品牌:耐苛爾
泄露等級:Ⅵ
公稱通徑: DN50~DN600mm ;
公稱壓力: Class1500LB;
適用溫度: 400℃;
閥體材質: F304 F316 F22 F91
適用介質：水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質
結構原理
硬密封球閥由於彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,在低壓條件下，可以在閥座密封麵與球體之間設計有密封脂注入係統。
用途範圍
閥球閥座表麵采用先進的噴塗技術，通過對各種不同工況條件的處理，硬度可達HRC78。閥座密封麵的處理，硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封麵的密封區域均（jun1）經過精密研磨。適合於高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構金屬閥座環與球麵接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球麵形成密封。
工作原理
氣動球閥配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，並送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的*優點是一旦動力源發生故障，氣動控製閥門將按控製係統的要求自動處於開啟或關閉的位置。
執行標準
設計製造：API 6D/API 608
結構長度：ASME B16.10
法蘭標準：ASME B16.5/B16.47
試壓檢驗：API598/API6D/API600
壓力溫度：ASME B16.34
主要零部件材料
安裝注意事項
（1）取掉法蘭端兩邊的保護蓋，在閥打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q647Y1500LB-氣動鍛鋼硬密封高壓球閥產品，請您根據Q647Y1500LB-氣動鍛鋼硬密封高壓球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q647Y1500LB-氣動鍛鋼硬密封高壓球閥產品說明書資料介紹
Q647Y1500LB-氣動鍛鋼硬密封高壓球閥公稱通徑DN50-DN800，法蘭連接標準參照ASMEB16.5-2009，屬於高壓類硬密封球閥，閥體鍛造製成經數控機床加工，閥芯閥座噴塗硬質合金材料根據不同的使用介質噴塗不同材質，法蘭式連接方便快捷。氣缸控製開關可以選配雙作用和單作用
選購時請備注使用介質
介質特性
溫度
公稱壓力
閥前壓力
閥後壓力
性能參數
名稱: Q647Y1500LB-氣動鍛鋼硬密封高壓球閥
型號:
連接方式：法蘭
品牌:耐苛爾
泄露等級:Ⅵ
公稱通徑: DN50~DN600mm ;
公稱壓力: Class1500LB;
適用溫度: 400℃;
閥體材質: F304 F316 F22 F91
適用介質：水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質
結構原理
硬密封球閥由於彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,在低壓條件下，可以在閥座密封麵與球體之間設計有密封脂注入係統。
用途範圍
閥球閥座表麵采用先進的噴塗技術，通過對各種不同工況條件的處理，硬度可達HRC78。閥座密封麵的處理，硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封麵的密封區域均（jun1）經過精密研磨。適合於高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構金屬閥座環與球麵接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球麵形成密封。
工作原理
氣動球閥配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，並送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的*優點是一旦動力源發生故障，氣動控製閥門將按控製係統的要求自動處於開啟或關閉的位置。
執行標準
設計製造：API 6D/API 608
結構長度：ASME B16.10
法蘭標準：ASME B16.5/B16.47
試壓檢驗：API598/API6D/API600
壓力溫度：ASME B16.34
主要零部件材料
| 序號 | 零件名稱 | 灰鑄鐵 | 不鏽耐酸鑄鋼 | 低碳不鏽耐酸鑄鋼 | ||
| Z | P8 | R8 | R3 | R3 | ||
| 1 | 閥體／閥蓋 | A216-C | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 2 | 球體/閥杆 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 3 | 襯裏／閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | ||||
| 4 | 填料/壓蓋 | PTFE(F4) | A351-CF3 | A351-CF3 | ||
| 5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | ||
| 6 | 支架 | A193-B7 | A194-8 | A193-B8M | ||
| 7 | 緊固螺栓 | A193-B7 | A193-B8M | A194-8 | ||
| 8 | 螺母 | A194-2H | A194-8 | A194-8 | ||
| 9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB |
（1）取掉法蘭端兩邊的保護蓋，在閥打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
