- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門
- 手自一體氣動球閥
- Q641F16P
- Q641F16P-手自一體氣動球閥
- 102
上一個：氣動美標球閥 下一個:氣動三聯件蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q641F16P-手自一體氣動球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

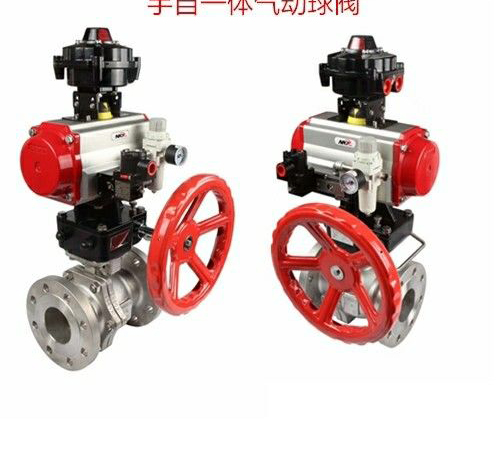

Q641F16P-手自一體氣動球閥產品說明書資料介紹
Q641F16P-手自一體氣動球閥顧名思義他是手動和氣動一體化的氣動球閥，常用於自動化控製係統作為開關/切斷閥使用，應急情況下可以手動控製啟閉。法蘭連接，O型浮動式球，內部設計防火槽，閥體材質：WCB/CF8，閥芯材質：304不鏽鋼，閥座密封：PTFE聚四氟乙烯，如果發生火災軟質密封被燒毀還可以有一道硬質密封，公稱壓力PN16-25，公稱通經DN15-DN200（國標）,安裝位置與管道任意安裝使用，作緊急開關/切斷使用。廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶 金、煤氣、供排水等係統中。可適用一切腐蝕性和非腐蝕性壓力不同的氣體、液體、漿液及固體粉末的管線和容器上做為開關和截止裝置使用，可實現現場及遠距離 操作，也可實現單獨或集中控製。
試驗壓力
氣密封試驗 ：0.5～0.7
工作溫度 ：PTFE≤150℃ PPL≤300℃ 碳纖≤350℃
適用介質 ：水、油、蒸汽 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）
設計、製造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN150mm
公稱壓力：PN1.6、2.5、4.0MPa
結構原理
當球旋轉90度時，在進、出口處應全部呈現球麵，從而截斷流動。 靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封麵與球麵常在閉合狀態，不易被介質衝蝕，在各行業得到廣泛的應用。
特點
1. 流體阻力小，其阻力係數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠，目球閥的密封麵材料廣泛使用塑料、密封性好，在真空係統中也已廣泛使用。
4. 操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
5. 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6. 適用範圍廣，通徑從小到幾毫米，大到幾米，高真空或高壓力都可應用。
工作原理
氣動切斷球閥配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，並送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的*優點是一旦動力源發生故障，氣動控製閥門將按控製係統的要求自動處於開啟或關閉的位置。氣動控製閥門廣泛應用於化工，石油，輕紡，電力，食品製藥，製冷，行空，航天，造紙等工業領域，不僅能控製氣體，液體和蒸汽介質，也適用於控製汙水和含有纖維的本質。
執行標準
設計製造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
螺紋標準：G·NPT.BSPT.BSP.DIN259/2999
法蘭標準：GB9113/JB79
氣缸技術參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q641F16P-手自一體氣動球閥產品，請您根據Q641F16P-手自一體氣動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q641F16P-手自一體氣動球閥產品說明書資料介紹
Q641F16P-手自一體氣動球閥顧名思義他是手動和氣動一體化的氣動球閥，常用於自動化控製係統作為開關/切斷閥使用，應急情況下可以手動控製啟閉。法蘭連接，O型浮動式球，內部設計防火槽，閥體材質：WCB/CF8，閥芯材質：304不鏽鋼，閥座密封：PTFE聚四氟乙烯，如果發生火災軟質密封被燒毀還可以有一道硬質密封，公稱壓力PN16-25，公稱通經DN15-DN200（國標）,安裝位置與管道任意安裝使用，作緊急開關/切斷使用。廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶 金、煤氣、供排水等係統中。可適用一切腐蝕性和非腐蝕性壓力不同的氣體、液體、漿液及固體粉末的管線和容器上做為開關和截止裝置使用，可實現現場及遠距離 操作，也可實現單獨或集中控製。
試驗壓力
氣密封試驗 ：0.5～0.7
工作溫度 ：PTFE≤150℃ PPL≤300℃ 碳纖≤350℃
適用介質 ：水、油、蒸汽 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）
設計、製造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN150mm
公稱壓力：PN1.6、2.5、4.0MPa
結構原理
當球旋轉90度時，在進、出口處應全部呈現球麵，從而截斷流動。 靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封麵與球麵常在閉合狀態，不易被介質衝蝕，在各行業得到廣泛的應用。
特點
1. 流體阻力小，其阻力係數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠，目球閥的密封麵材料廣泛使用塑料、密封性好，在真空係統中也已廣泛使用。
4. 操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
5. 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6. 適用範圍廣，通徑從小到幾毫米，大到幾米，高真空或高壓力都可應用。
工作原理
氣動切斷球閥配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，並送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的*優點是一旦動力源發生故障，氣動控製閥門將按控製係統的要求自動處於開啟或關閉的位置。氣動控製閥門廣泛應用於化工，石油，輕紡，電力，食品製藥，製冷，行空，航天，造紙等工業領域，不僅能控製氣體，液體和蒸汽介質，也適用於控製汙水和含有纖維的本質。
執行標準
設計製造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
螺紋標準：G·NPT.BSPT.BSP.DIN259/2999
法蘭標準：GB9113/JB79
氣缸技術參數
使用維護: 1、 範圍：本說明書適用於法蘭連接端的電動（或氣動）球閥。 2、 組成：由電動（或氣動）執行機構與球閥閥體部分組成，其連接靠支架和連接軸。 3、使用限製 1)溫度和壓力限製 2)銘牌顯示有球閥在大和小操作溫度下所允許的大操作壓力。 3)使用PTFE或RTFE材質的閥座和密封件，操作溫度應在150度到200度之間。其他類型的閥座和密封件的操作溫度，應受到檢核。 4)低溫閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的大工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的大工作壓力為40 Bar(4.0MPa)）。 5)電動或氣動執行機構的注意事項參見其相應的說明書。 |
