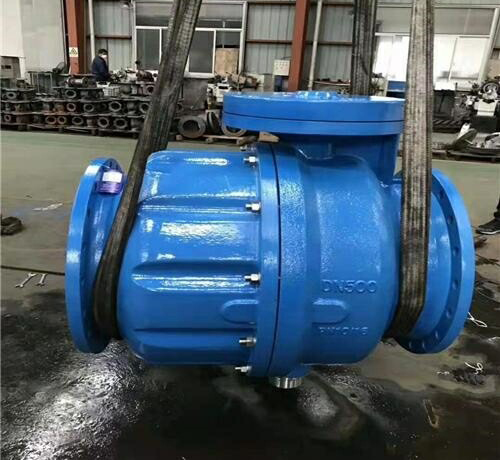

單膜片低阻力倒流防止器
DSBP741X
DSBP741X-單膜片低阻力倒流防止器
114

上一個：310S耐高溫截止閥下一個:不鏽鋼一體式倒流防止器

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DSBP741X-單膜片低阻力倒流防止器相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、DSBP741X-單膜片低阻力倒流防止器產品簡介
設計結構單膜片，低阻力，由主閥體+副閥體+活塞+閥杆四部分組成，用於城市供水等供水單位一般汙染單位供水時嚴格限定管道中的壓力水隻能單向流動的水力控製組合裝置，它的功能是在任何工況下防止管道中的介質倒流或者虹吸倒流，達到避免倒流汙染的目的。
二、DSBP741X-單膜片低阻力倒流防止器產品主要工作原理
低阻力倒流防止器工作原理是流體由高能量向低能量傳遞，保持P1>P2（既安全值ΔP>0）是防止介質倒流的是否安全可靠的必要條件。是利用介質流過水頭損失而減壓，使進口壓力高於泄水閥腔的壓力，這個壓力ΔP控製泄水閥的關閉，保證低阻力倒流防止器正常供水。安全值ΔP（通過特有的彈簧微調機構可調）定為0.008MPa，一旦小於該安全值，介質處於倒流的臨界狀態，這時泄水閥的彈簧自動開啟泄水閥，將閥腔內倒流水排出管外，同時泄水閥采用雙流道結構，保證了在泄水的同時，大量空氣補入閥腔，形成空氣隔斷，杜絕了介質倒流。並有效地防止虹吸倒流。這時泄水閥閥腔壓力下降，當ΔP達到設定安全值時，泄水閥自動關閉。
三、DSBP741X-單膜片低阻力倒流防止器產品主要特點
1結構更加緊湊,尺寸短,體積小,倒流低,噪音小,在經濟流速下正常工作水損為1.3-2.5米。
2.泄水閥的精度與泄水壓力可調,使其受管道壓力波動幹擾少,啟閉安全可靠,沒有非正常排水現象。
3.單膜片設計,膜片等關鍵部件的久經考驗的可靠性.使其質量優於普通的低阻力倒流防止器。
4.兩級止回閥的*流道設計,流阻小,啟閉速度快,可有效防止背壓突然升高對閥門及管道的破壞,限製壓力水倒流或虹吸倒流,具有靜音功能,有效處長閥門使用壽命。
5.人性化設計,產品可水平或立式安裝,在線測試,在線檢修。
四、DSBP741X-單膜片低阻力倒流防止器產品主要部件材質

序號	零件名稱	材質	序號	零件名稱	材質	序號	零件名稱	材質
1	泄水接頭	304	11	彈簧座	304	21	六角螺母	304
2	泄水彈簧	304	12	彈簧	304	22	膜片下壓板	304
3	泄水閥座	304	13	O型圈	EPDM	23	膜片	EPDM
4	O型圈	EPDM	14	閥杆	304	24	膜片上壓板	304
5	導葉螺母	304	15	後止回閥閥座	304	25	六角螺母	304
6	隔套	PTFE	16	後止回閥閥盤	304+EPDM	26	閥蓋	QT450-10
7	泄水閥瓣	304	17	O型圈	EPDM	27	內六角螺釘	304
8	主閥體	QT450-10	18	副閥體	QT450-10	28	六角螺絲	304
9	前止回閥閥座	304	19	O型圈	EPDM	29	橡膠墊	EPDM
10	前止回閥閥盤	304+EPDM	20	雙頭螺栓	304

五、DSBP741X-單膜片低阻力倒流防止器產品主要結構尺寸

公稱通徑	長度	連接尺寸（標準值）
0.6MPa	1.0MPa	1.6MPa	2.5MPa
100	298	210	170	4-18	220	180	8-18	220	180	8-18	235	190	8-22
125	303	240	200	8-18	250	210	8-18	250	210	8-18	270	220	8-26
150	364	265	225	8-18	285	240	8-22	285	240	8-22	300	250	8-26
200	470	320	280	8-18	340	295	8-22	340	295	12-22	360	310	12-26
250	530	375	335	12-18	395	350	12-22	405	355	12-26	425	370	12-30
300	580	440	395	12-22	445	400	12-22	460	410	12-26	485	430	16-30
350	690	490	445	12-22	505	460	16-22	520	470	16-26	555	490	16-33
400	770	540	495	16-22	565	515	16-26	580	525	16-30	620	550	16-36
