- 不鏽鋼氣動調節球閥
- VQ647F
- VQ647F-不鏽鋼氣動調節球閥
- 61
上一個：不鏽鋼氣動螺紋球閥 下一個:不鏽鋼氣動調節球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多VQ647F-不鏽鋼氣動調節球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

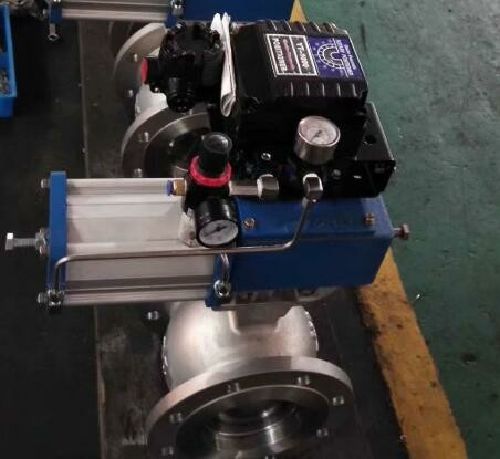

VQ647F-不鏽鋼氣動調節球閥（法蘭式）是專為流量調節和防結垢設計的球閥，特點是防卡死、自清潔。型號：VQ647H、，材質：鑄鋼、SS304，法蘭連接，DN25-DN500，固定球結構，整體式閥體。
執行標準：
1、設計、製造：GB12237-89；
2、結構長度：GB12221-89；
3、連接法蘭：JB79-94；
4、檢驗和試驗：GB13927-89。
可調式金屬閥座
氣動V型調節球閥閥座是可調式金屬閥座，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。
等百分比流量特性
V型調節球閥閥芯有特殊設計的V型切口，流通能力大，壓力損失小，並具有精確的截流特性和控製功能，流量特性為近似等百分比以及高達300：1的可調比。可以在廣幅的變化範圍內提供精確的控製。
自清潔防卡死
氣動V型調節球閥在關閉時，閥芯緊貼閥座，做無間隙旋轉，球體上的V型切口與閥座形成楔形剪切作用，切斷纖維等雜質，並刮除球體與閥座上的積垢物，自清潔，可防止球體和閥座之間產生卡死現象。
氣動如何選擇
V型球閥氣動執行器分為雙作用式和單作用式（彈簧複位）兩種。當管線發生意外故障，要求閥門複位（全開或關閉）時，要選擇單作用氣動，靠彈簧的恢複張力使閥門複位；如果是要求故障時保位（即保持故障時的閥位），要選擇雙作用氣動。
技術參數
產品型號：-16C、VQ647PPL-25P、VQ647H、QV647Y；
公稱壓力：PN1.6-6.4MPa；
公稱通徑：DN25-DN500；
連接方式：法蘭
閥門功能：切斷、調節；
泄漏等級：V級（硬密封）、Ⅵ級（軟密封）
驅動方式：單作用氣動、雙作用氣動；
氣動附件：定位器、單控電磁閥、雙控電磁閥、限位行程開關、空氣過濾減壓器；
適用溫度：-40℃～550℃；
適用介質：水、氣、油、含纖維料漿、汙水、粘性顆粒、懸浮液、紙漿。
零部件材質：
閥體材質：WCB碳鋼、CS鑄鋼、不鏽鋼SS316、CF8、1Cr18Ni9、A276-321、A182-304；
球體材質：SS304、SS316、CF8、CF3M、1Cr18Ni9；
閥杆材質：2Cr13、SS304、SS316；
閥座密封圈：PTFE、RTFE（增強PTFE）、對位聚苯PPL、合金鋼、不鏽鋼、司太立。
結構圖
主要外形和連接尺寸
注：如需其他未列出尺寸、正規尺寸圖，請與我們聯係，謝謝！訂貨產品尺寸以我公司出具的正規圖紙為準。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的VQ647F-不鏽鋼氣動調節球閥產品，請您根據VQ647F-不鏽鋼氣動調節球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
VQ647F-不鏽鋼氣動調節球閥（法蘭式）是專為流量調節和防結垢設計的球閥，特點是防卡死、自清潔。型號：VQ647H、，材質：鑄鋼、SS304，法蘭連接，DN25-DN500，固定球結構，整體式閥體。
執行標準：
1、設計、製造：GB12237-89；
2、結構長度：GB12221-89；
3、連接法蘭：JB79-94；
4、檢驗和試驗：GB13927-89。
可調式金屬閥座
氣動V型調節球閥閥座是可調式金屬閥座，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。
等百分比流量特性
V型調節球閥閥芯有特殊設計的V型切口，流通能力大，壓力損失小，並具有精確的截流特性和控製功能，流量特性為近似等百分比以及高達300：1的可調比。可以在廣幅的變化範圍內提供精確的控製。
自清潔防卡死
氣動V型調節球閥在關閉時，閥芯緊貼閥座，做無間隙旋轉，球體上的V型切口與閥座形成楔形剪切作用，切斷纖維等雜質，並刮除球體與閥座上的積垢物，自清潔，可防止球體和閥座之間產生卡死現象。
氣動如何選擇
V型球閥氣動執行器分為雙作用式和單作用式（彈簧複位）兩種。當管線發生意外故障，要求閥門複位（全開或關閉）時，要選擇單作用氣動，靠彈簧的恢複張力使閥門複位；如果是要求故障時保位（即保持故障時的閥位），要選擇雙作用氣動。
技術參數
產品型號：-16C、VQ647PPL-25P、VQ647H、QV647Y；
公稱壓力：PN1.6-6.4MPa；
公稱通徑：DN25-DN500；
連接方式：法蘭
閥門功能：切斷、調節；
泄漏等級：V級（硬密封）、Ⅵ級（軟密封）
驅動方式：單作用氣動、雙作用氣動；
氣動附件：定位器、單控電磁閥、雙控電磁閥、限位行程開關、空氣過濾減壓器；
適用溫度：-40℃～550℃；
適用介質：水、氣、油、含纖維料漿、汙水、粘性顆粒、懸浮液、紙漿。
零部件材質：
閥體材質：WCB碳鋼、CS鑄鋼、不鏽鋼SS316、CF8、1Cr18Ni9、A276-321、A182-304；
球體材質：SS304、SS316、CF8、CF3M、1Cr18Ni9；
閥杆材質：2Cr13、SS304、SS316；
閥座密封圈：PTFE、RTFE（增強PTFE）、對位聚苯PPL、合金鋼、不鏽鋼、司太立。
結構圖
主要外形和連接尺寸
| 通徑DN | L | L1 | D | D1 | H1 | H | W | |
| mm | in | |||||||
| 25 | 1″ | 50 | 25 | 64 | 38 | 57 | 330 | 140 |
| 40 | 1 1/2″ | 60 | 25 | 82 | 49 | 63 | 375 | 164 |
| 50 | 2″ | 75 | 32 | 100 | 60 | 92 | 398 | 190 |
| 65 | 2 1/2″ | 85 | 38 | 120 | 75 | 100 | 408 | 210 |
| 80 | 3″ | 100 | 45 | 131 | 89 | 108 | 450 | 247 |
| 100 | 4″ | 115 | 50 | 158 | 113 | 117 | 465 | 276 |
| 125 | 5″ | 135 | 55 | 180 | 140 | 140 | 525 | 348 |
| 150 | 6″ | 160 | 65 | 216 | 164 | 177 | 578 | 378 |
| 200 | 8″ | 200 | 80 | 268 | 205 | 200 | 650 | 432 |
注：如需其他未列出尺寸、正規尺寸圖，請與我們聯係，謝謝！訂貨產品尺寸以我公司出具的正規圖紙為準。
