- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 球閥

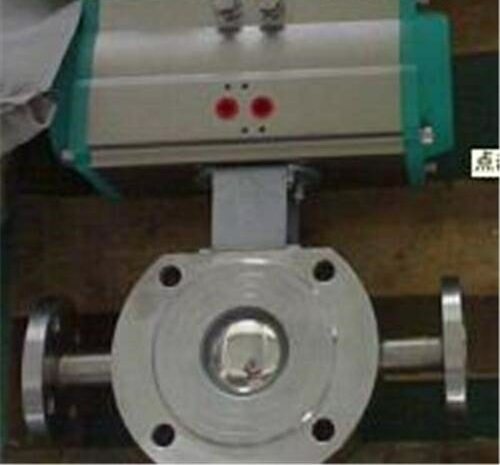

- 氣動對夾保溫球閥
- Q671F
- Q671F-氣動對夾保溫球閥
- 114
上一個：氣動襯氟放料球閥 下一個:氣動超短型保溫球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q671F-氣動對夾保溫球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
B
一、Q671F-氣動對夾保溫球閥產品簡介：
與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。此外，夾套保溫可有效的保持管道內介質內的溫度恒定，介質不凝固。閥座采用彈性密封結構，密封可靠，啟閉輕鬆。設有耐火結構，萬一發生火災時，仍然能夠可靠操作並具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。對夾球閥及對夾保溫夾套球閥適用於Class150、PN1.0～2.5MPa，工作溫度29~180℃(密封圈為增強聚四氟乙烯)或29~300℃(密封圈為對位聚苯)的各種管路上，用於截斷或接通管路中的介質，選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
主要零件材質表（碳鋼）
產品性能規範
閥座密封材料溫度額定值
附件的選項
根據不同控製和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器
調節型附件：電氣dìng位器、氣動dìng位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
主要外形及連接法蘭尺寸BQ67（3、4）（F、N、P）-16（1.6Mpa）/25（2.5Mpa）
※注 :連接法蘭尺寸可根據ANSI、JIS標準或用戶要求設計製造。
※注 :L1數據×××,×××分別是氣動執行器雙作用式，單作用式（彈簧複位）。
※注 :*根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同．相關尺寸隨之變化。
※注 :HVB0673 型法蘭為螺紋孔 ,HVB0674 型法蘭為通光孔。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q671F-氣動對夾保溫球閥產品，請您根據Q671F-氣動對夾保溫球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
B
一、Q671F-氣動對夾保溫球閥產品簡介：
與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。此外，夾套保溫可有效的保持管道內介質內的溫度恒定，介質不凝固。閥座采用彈性密封結構，密封可靠，啟閉輕鬆。設有耐火結構，萬一發生火災時，仍然能夠可靠操作並具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。對夾球閥及對夾保溫夾套球閥適用於Class150、PN1.0～2.5MPa，工作溫度29~180℃(密封圈為增強聚四氟乙烯)或29~300℃(密封圈為對位聚苯)的各種管路上，用於截斷或接通管路中的介質，選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
主要零件材質表（碳鋼）
| 序號 | 零件名稱 | 材質 |
| 1 | 閥蓋 | ZG1Cr18Ni9Ti |
| 2 | 墊片 | PTFE、PPL |
| 3 | 閥座 | PTFE、PPL |
| 4 | 球體 | 1Cr18Ni9Ti |
| 5 | 閥座 | PTFE、PPL |
| 6 | 閥體 | ZG1Cr18Ni9Ti |
| 7 | 螺栓 | 1Cr18Ni9Ti |
| 8 | 閥杆 | 1Cr18Ni9Ti |
| 9 | 墊片 | 1Cr18Ni9Ti |
| 10 | 填料 | PTFE |
| 11 | 襯套 | PTFE複合軸承 |
| 12 | 彈墊 | ZG1Cr18Ni9Ti |
| 13 | 墊片 | 1Cr18Ni9Ti |
| 14 | 螺母 | 1Cr18Ni9Ti |
| 15 | 連接支架 | 1Cr18Ni9Ti |
| 16 | 螺栓 | 1Cr18Ni9Ti |
| 17 | 連接套 | 1Cr18Ni9Ti |
| 18 | 氣動裝置 | Zt係列 |
| 19 | 位置指示器 | 塑料 |
產品性能規範
| 壓力等級 | 公稱壓力PN(MPa) | 磅級(Class) | ||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | ||
| 試驗壓力 (MPa) | 殼體試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 7.48 | 11.0 | |
| 氣密封試驗 | 0.6(MPa) | |||||||||
| 適用介質 | 閥體材質 | |||||||||
| C | P | R | ||||||||
| 水、蒸氣、油品、液化氣等 | 硝酸類腐蝕性介質等 | 醋酸類腐蝕性介質等 | ||||||||
| 特殊介質 | 含有硫化氫的天然氣介質；用於鋼鐵及有色金屬冶煉的煤粉、鋁粉輸送係統； 用於造紙行業的紙漿輸送及其它含有顆粒、短纖維的介質等。 |
閥座密封材料溫度額定值
| 代號 | 材料 | 適用溫度(°c) |
| F | 增強聚四氟乙烯 | -40-180 |
| P | 對位聚苯 | -40-300 |
| N | 尼龍 | -20-80 |
| Y | 硬質合金 | -40-425 |
附件的選項
根據不同控製和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器
調節型附件：電氣dìng位器、氣動dìng位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
主要外形及連接法蘭尺寸BQ67（3、4）（F、N、P）-16（1.6Mpa）/25（2.5Mpa）
| 公稱通徑 | 外形尺寸 | 連接法蘭尺寸 | 執行器型號 * | |||||||||||
| d | L | L1 | L2 | L3 | H | H1 | G | D | D1 | D2 | f | N-Md | ||
| 15 | 14 | 35 | 140,178 | 62/75 | 150 | 170/176 | 15 | 1/2″ | 90 | 65 | 45 | 2 | 4-M14 | GTD52/GTE65 |
| 20 | 19 | 38 | 140/178 | 62/75 | 160 | 175,181 | 20 | 1/2″ | 100 | 75 | 55 | 2 | 4-M14 | GTD52/GTE65 |
| 25 | 25 | 42 | 140/214 | 62/91 | 190 | 180/214 | 20 | 1/2″ | 110 | 85 | 65 | 2 | 4-M14 | GTD52/GTE80 |
| 32 | 29 | 50 | 164/214 | 75/91 | 210 | 215/243 | 25 | 1/2″ | 130 | 100 | 78 | 3 | 4-M18 | GTD65/GTE80 |
| 40 | 38 | 60 | 164/246 | 75/101 | 230 | 225/263 | 30 | 1/2″ | 145 | 110 | 85 | 3 | 4-M18 | GTD65/GTE90 |
| 50 | 48 | 70 | 190/295 | 91/112 | 250 | 248/274 | 30 | 1/2″ | 160 | 125 | 100 | 3 | 4-M18 | GTD80/GTE100 |
| 65 | 64 | 95 | 210/295 | 101/112 | 270 | 258/284 | 45 | 1/2″ | 180 | 145 | 120 | 3 | 4/8-M18 | GTD90/GTE100 |
| 80 | 76 | 118 | 247/395 | 112/139 | 300 | 300/326 | 50 | 1/2″ | 190 | 160 | 135 | 3 | 8-M18 | GTD100/GTE125 |
| 100 | 95 | 140 | 276/478 | 127/176 | 340 | 315/370 | 70 | 1″ | 215/230 | 180/190 | 155/160 | 3 | 8-M18/20 | GTD115/GTE160 |
| 125 | 112/118 | 175/195 | 348/562 | 159/206 | 360 | 375/440 | 80 | 1″ | 245/270 | 210/220 | 185/188 | 3 | 8-M18/24 | GTD140/GTE190 |
| 150 | 135/150 | 210/260 | 378/724 | 176/228 | 420 | 428/500 | 95 | 1″ | 280/300 | 240/250 | 210/218 | 3 | 8-M22/24 | GTD160/GTE210 |
| 200 |
※注 :連接法蘭尺寸可根據ANSI、JIS標準或用戶要求設計製造。
※注 :L1數據×××,×××分別是氣動執行器雙作用式，單作用式（彈簧複位）。
※注 :*根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同．相關尺寸隨之變化。
※注 :HVB0673 型法蘭為螺紋孔 ,HVB0674 型法蘭為通光孔。
