- 減壓閥
- 電動雙閥座蒸汽減壓閥
- Y945H

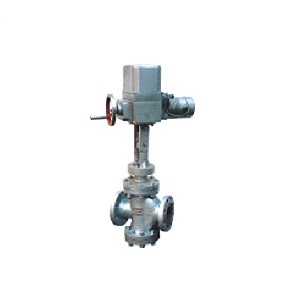

- Y945H電動雙閥座蒸汽減壓閥
- 463
上一個:活塞式氣體減壓閥 下一個:氧氣、氮氣、煤氣、天然氣減壓閥
Y945H/Y電動雙閥座蒸汽減壓閥主要由閥體、閥座、閥瓣等零件組成,采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣,通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控製。
Y945H/Y電動雙閥座蒸汽減壓閥的減壓比用到0.6較為合適。
Y945H/Y電動雙閥座蒸汽減壓閥主要用於蒸汽管路,調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、製糖等行業。
Y945H/Y電動雙閥座蒸汽減壓閥的減壓比用到0.6較為合適。
Y945H/Y電動雙閥座蒸汽減壓閥主要用於蒸汽管路,調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、製糖等行業。
技術參數
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力範圍(Mpa) |
最佳減壓比0.6 | |||||
|
滲漏量 |
0.5QMax | |||||
|
溫量-壓力等級 |
ANSI B16.34 | |||||
執行機構
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
配執行機構型號 |
ZKZ-310BC |
ZKZ-410BC/ZKZ-510BC |
ZKZ-510BC |
ZKZ-610BC/ B+Z250/F1800 | ||||||||
|
行程 |
25 |
30 |
50/30 |
50 |
60 |
100 | ||||||
|
推力(N) |
4000 |
6400/1600 |
16000 |
2500 | ||||||||
|
全行程時間(S) |
20 |
32 |
37 |
62 | ||||||||
|
輸入信號 |
4-20mA DC | |||||||||||
|
供電電源 |
220V 50Hz |
|
380V 50Hz | |||||||||
|
基本誤差() |
≤±2.5 | |||||||||||
|
基本誤差() |
≤±1.5 | |||||||||||
|
基本誤差() |
≤3 | |||||||||||
主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 |
304 |
|
閥瓣 |
2Cr13 |
|
閥杆 |
2Cr13 |
|
墊片 |
柔性石墨/1Cr18Ni9 |
|
導向套 |
2Cr13 |
|
填料 |
柔性石墨 |
|
螺栓 |
35CrMoA |
|
螺母 |
45 |
流量係數Cv
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
15 |
20 |
35 |
60 |
70 |
110 |
150 |
230 |
420 |
540 |
710 |
1020 |

主要外形尺寸
PN1.6-4.0MPa
|
公稱通徑DN |
外 形 尺 寸 | |||
|
L |
L1 |
H |
Hl | |
|
50 |
300 |
150 |
880 |
190 |
|
65 |
340 |
170 |
890 |
205 |
|
80 |
380 |
190 |
910 |
215 |
|
100 |
400 |
215 |
950 |
240 |
|
125 |
430 |
225 |
990 |
275 |
|
150 |
450 |
230 |
1090 |
320 |
|
200 |
500 |
260 |
1160 |
340 |
|
250 |
550 |
285 |
1230 |
370 |
|
300 |
750 |
395 |
1370 |
460 |
|
350 |
850 |
445 |
1450 |
530 |
|
400 |
950 |
550 |
1570 |
660 |
|
500 |
1130 |
680 |
1780 |
800 |
PN6.4-16.0MOa
|
公稱通徑DN |
外 形 尺 寸 | |||
|
L |
L1 |
H |
Hl | |
|
50 |
300 |
150 |
880 |
200 |
|
65 |
340 |
170 |
890 |
215 |
|
80 |
380 |
190 |
910 |
225 |
|
100 |
400 |
215 |
950 |
250 |
|
125 |
430 |
225 |
990 |
285 |
|
150 |
450 |
230 |
1090 |
330 |
|
200 |
500 |
260 |
1160 |
355 |
|
250 |
550 |
285 |
1230 |
390 |
|
300 |
750 |
395 |
1370 |
480 |
|
350 |
850 |
445 |
1450 |
550 |
|
400 |
950 |
550 |
1570 |
700 |
|
500 |
1130 |
680 |
1780 |
820 |
