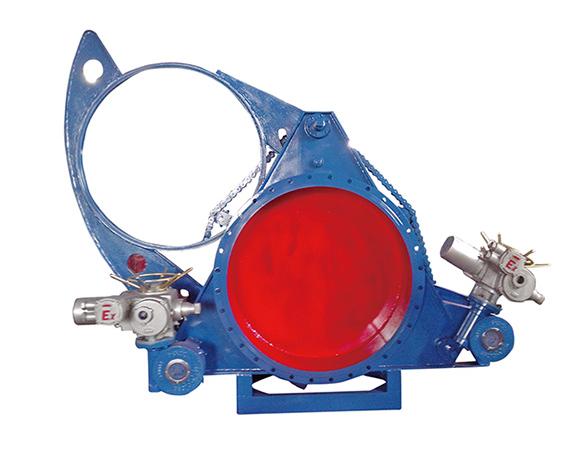

產品名稱:鏈條式盲板閥
產品型號:F43X
驅動方式:鏈條式
連接形式:法蘭
結構形式:盲板
密封結構:軟密封
公稱通徑:DN100-200
常用材質:碳鋼
銘 牌:奇眾品牌
公稱通徑:DN300~2000
公稱壓力:0.05MPa-0.25MPa
適用溫度:120℃、200℃、300℃
驅動方式:手動、電動、氣動、電動推杆、電液動推杆
適用介質:煤氣及有毒、有害、易燃氣體
鏈條式盲板閥工作原理:
F43X手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺杆(三根)組成。用扳手旋轉連接螺杆,使左右閥體完成夾緊和鬆開動作,利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單,重量輕,性能可靠,操作方便等特點。本閥為短結構係列,橡膠密封圈分別安裝在左、右閥體上。
鏈條式盲板閥主要性能指標:
|
公稱壓力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封試驗壓力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
|
強度試驗壓力MPa |
0.40 |
0.225 |
0.15 |
0.075 |
|
適用溫度℃ |
丁腈橡膠 |
矽橡膠 |
氟橡膠 | |
|
<120 |
<250 |
<300 | ||
|
適用介質 |
煤氣等有毒、有害、易燃氣體 | |||
|
采用標準 |
連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準 | |||
|
主要零部件材料 |
閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不鏽鋼;密封圈為橡膠 | |||
扇形盲板閥主要外形連接尺寸: 單位:mm
|
DN |
D |
D1 |
b |
n-φd |
短係列 L |
|
100 |
210 |
170 |
12 |
4-φ18 |
210 |
|
150 |
265 |
225 |
14 |
8-φ18 |
210 |
|
200 |
320 |
280 |
14 |
8-φ18 |
230 |
|
250 |
375 |
335 |
14 |
12-φ18 |
250 |
|
300 |
440 |
395 |
16 |
12-φ22 |
270 |
|
350 |
490 |
445 |
16 |
12-φ22 |
290 |
|
400 |
540 |
495 |
16 |
16-φ22 |
310 |
|
450 |
595 |
550 |
20 |
16-φ22 |
330 |
|
500 |
645 |
600 |
20 |
20-φ22 |
350 |
|
600 |
755 |
705 |
20 |
20-φ26 |
370 |
|
700 |
860 |
810 |
20 |
24-φ26 |
390 |
|
800 |
975 |
920 |
22 |
24-φ30 |
410 |
|
900 |
1075 |
1020 |
22 |
24-φ30 |
430 |
|
1000 |
1175 |
1120 |
22 |
28-φ30 |
450 |
|
1200 |
1375 |
1320 |
22 |
32-φ30 |
470 |
|
1400 |
1575 |
1520 |
26 |
36-φ30 |
490 |
|
1500 |
1675 |
1620 |
26 |
36-φ30 |
510 |
|
1600 |
1790 |
1730 |
26 |
40-φ30 |
530 |
|
1800 |
1990 |
1930 |
26 |
44-φ30 |
550 |
|
2000 |
2190 |
2130 |
26 |
48-φ30 |
570 |
