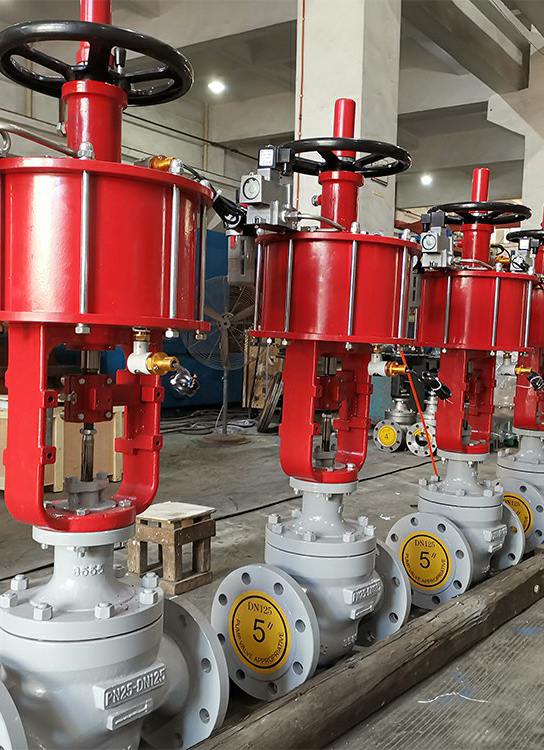

氣動活塞式切斷閥簡稱活塞式切斷閥，廣泛應用於石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控製與遠程控製係統中。接下來由奇眾切斷閥廠家介紹氣動活塞式切斷閥工作原理。

氣動活塞式切斷閥特點
活塞式切斷閥是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控製工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新鮮，流阻小、額定流量係數大、許用壓差大、密封性能優良等長處。
　氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，氣動活塞式切斷閥可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧複位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和藹開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用於不同的溫度及壓力。
　當信號壓力為零，由於彈簧(單作用僅有)的預緊力，使閥芯處於初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推杆、閥體、閥芯挪移到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控製。配用二位三通電磁閥，使活塞式切斷閥控製更加方便、簡捷。
氣動活塞式切斷閥作用原理
當信號壓力為零，由於彈簧（單作用僅有）的預緊力，使閥芯處於初始狀態（常開或常閉）。當執行機構接到信號壓力（ 0.4~0.6MPa ）時，壓縮彈簧，帶動推杆、閥體、閥芯挪移到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控製。配用二位三通電樣閥，使活塞式切斷閥控製更加方便、簡捷。
氣動活塞式切斷閥結構原理
氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部組成，中間由支架邊接而成。根據調節機構的形式，氣動活塞式切斷閥可分為直通單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、二位三通切斷閥（ZSQN型）三種型式。氣動活塞式執行機構有單作用（彈簧複位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和藹開式（水平管路斷開）。氣動活塞式切斷有硬密封和軟密封兩種密封形式，分別適用於不同的溫度及壓力。ZSQM 型氣動活塞式套筒切斷閥采用平衡式閥芯，可提高切斷壓差。二位三通切斷閥采用四通式閥體，有三個流道口，特殊適用於對兩條流路的切換。
