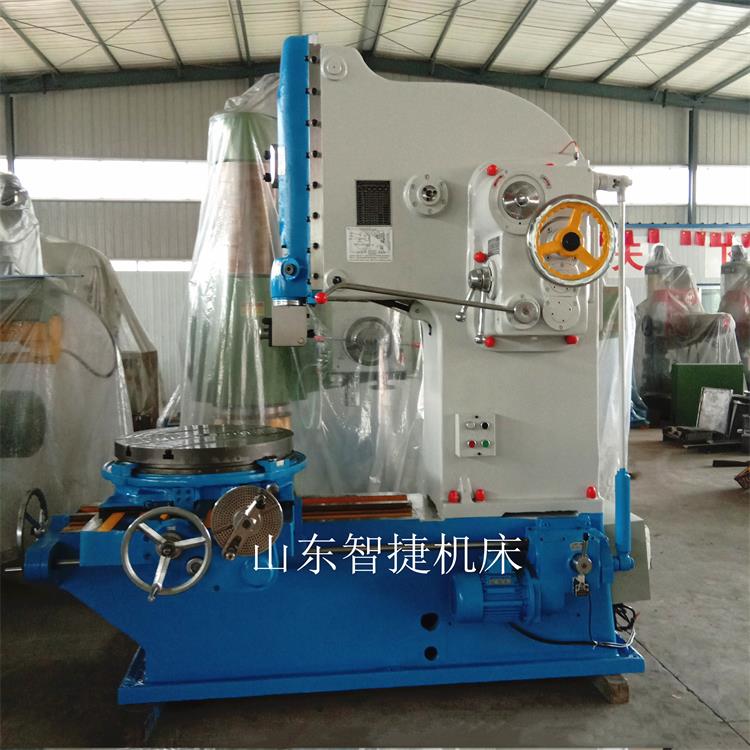

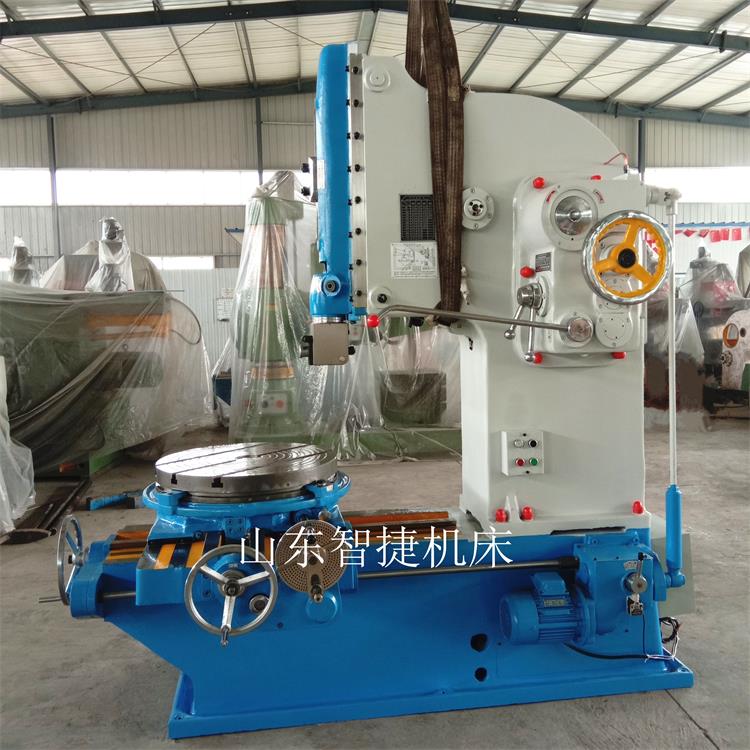

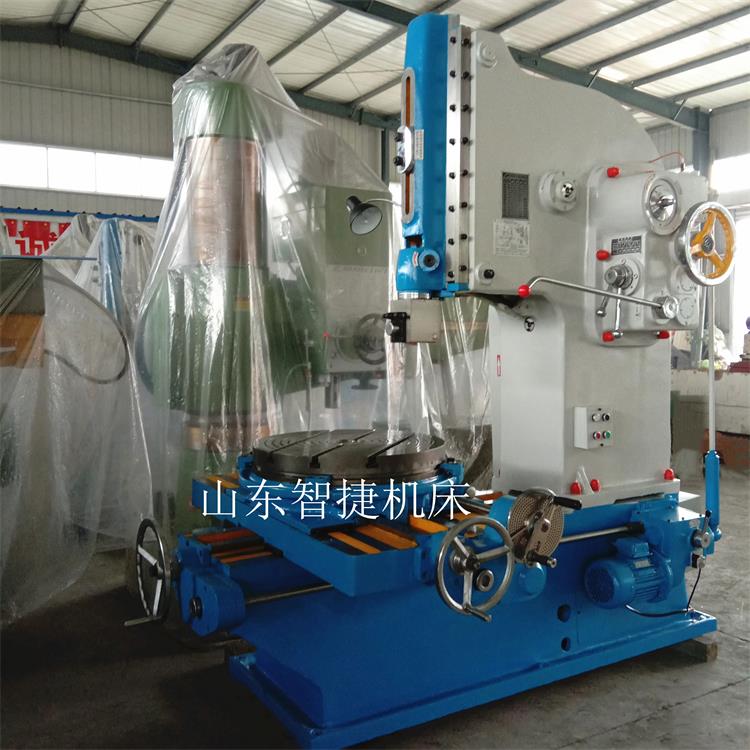

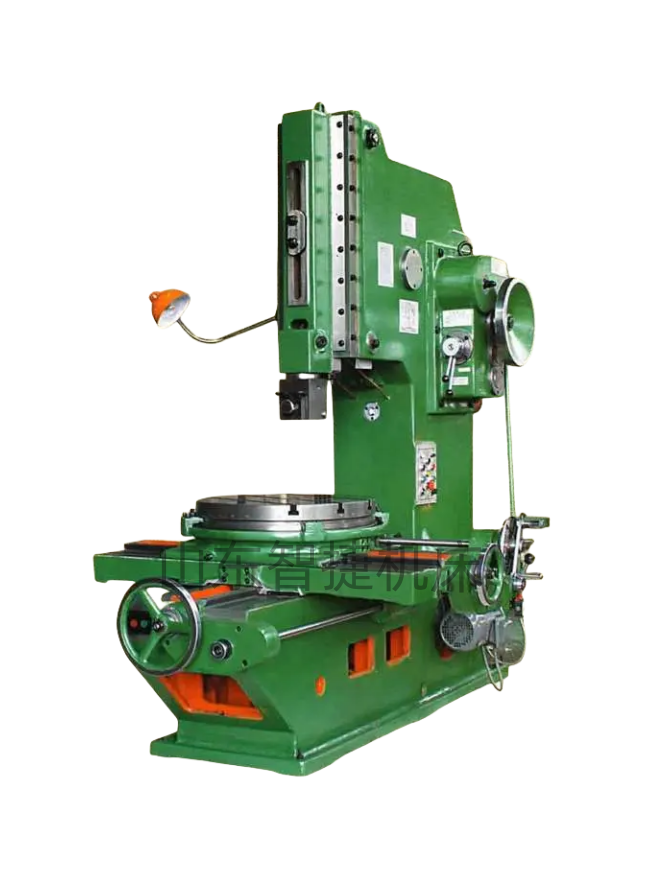

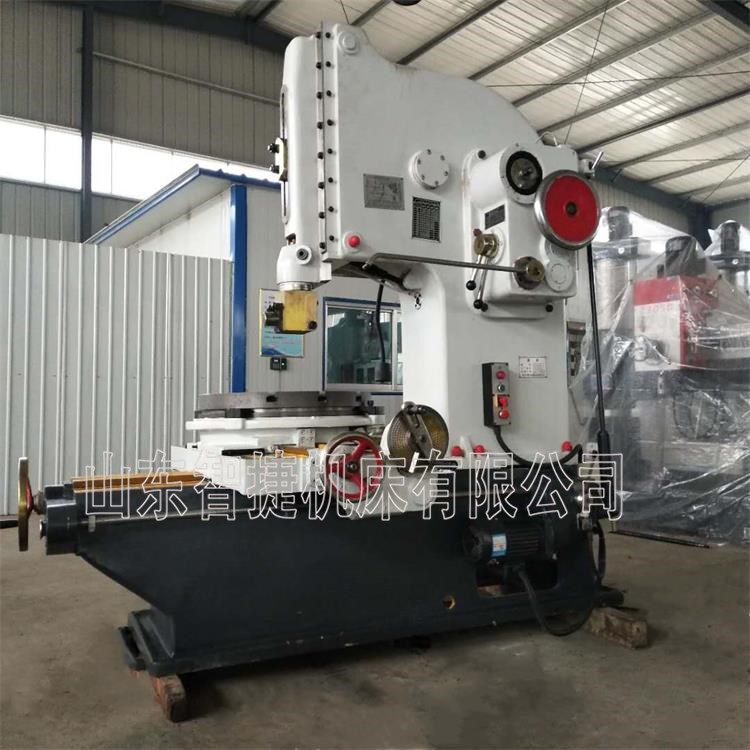

型號 | 單位 | B5050型插床 |
滑枕最大插削長度 | mm | 500 |
工件最大重量 | Kg | 2000 |
滑枕傾斜角度（左右方向） | 0 | ±30 |

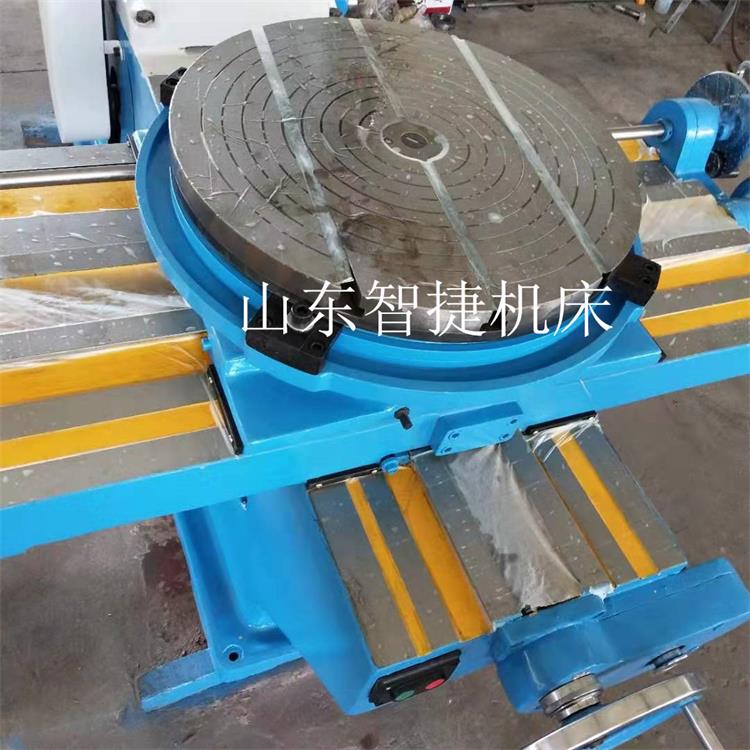

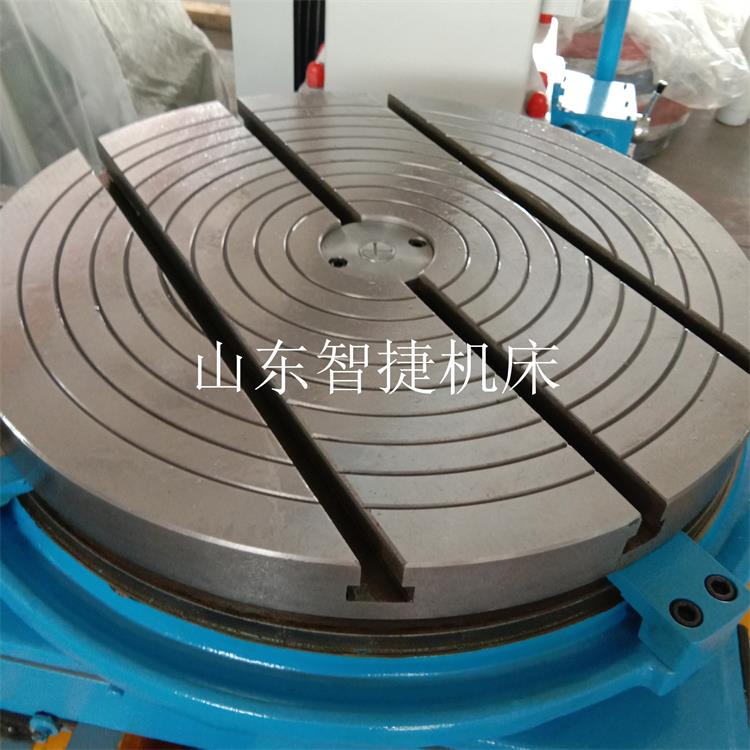

工作台直徑 | mm | 1000 |
滑枕調整距離 | mm | 430 |
刀具支撐麵至床身前臂間距離 | mm | 990 |
工作台麵至滑架下端間距離 | mm | 740 |
工作台縱向行程 | mm | 1000 |
工作台橫向行程 | mm | 660 |
滑枕往複次數 | 次/ min | 9,12.5,18.25,36,50 |
工作台縱橫機動進給量範圍毫米/滑枕往複一次 | mm | 0.1,0.2,0.30.4,0.6,1.2 |
工作台回轉機動進給量範圍分/滑枕往複一次 | dr/per | 3，6,9,12,18,36 |
最大切削力 | n | 16000 |
快移電動機 | r.p.m | 1.5kw 1440 |
主傳動電動機 | r.p.m | 7.5kw.1400 |
冷卻泵電動機 | r.p.m | 0.125kw 2800 |
機床淨重（約） | T | 10.3T |
外形尺寸（長×寬×高） | mm | 3480×2085×3307 |
